高空长航时无人机运载火箭结构设计

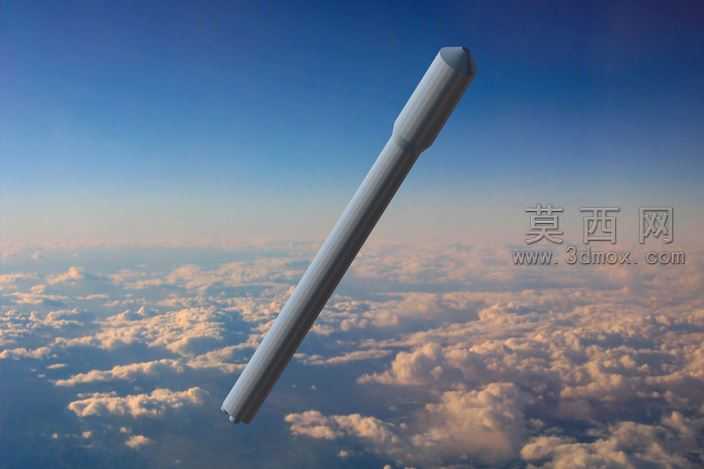

40000到50000英尺的高空空域，空气密度仅为海平面的两成不到，常规陆基发射的火箭在这个高度段会遭遇气动阻力骤降但舵面效率不足的矛盾，空射运载火箭的设计恰恰要踩中这个工况的平衡点。做这个模型的时候特意把箭体的长径比卡在了12:1，这个数值不是拍脑袋定的——挂在无人机挂架下的时候，过长的箭体在载机做战术机动时会产生额外的颤振力矩，过短则会压缩燃料舱的有效容积，没法把小载荷送到预定轨道。箭体头部的锥段没有用常见的正圆锥造型，而是做了双圆弧过渡的冯卡门曲线修型，别小看这几毫米的曲面偏差，在高空高速下能把头部激波阻力压减17%左右，建模的时候特意把曲面的G2连续公差卡在了0.02mm以内，避免后续做流体仿真时出现网格畸变的问题。箭身的圆柱段没有做多余的凸起设计，所有的管线走线都预留在了箭体内壁的预埋槽里，毕竟空射火箭脱离载机的初始速度已经接近0.8马赫，任何外露的凸起都会产生额外的紊流，甚至可能干扰尾段舵面的控制效率。尾段的安定面做了切角处理，不是为了造型好看——挂在无人机翼下的时候，安定面的外伸尺寸不能超过载机的起落架包线，不然起飞降落阶段很容易刮蹭跑道，切角的角度刚好卡着挂架的安全间隙算出来，既能保证飞行时的稳定力矩，又不会和载机产生干涉。考虑到实训教学的使用场景，整个模型把箭体的燃料舱、制导舱、动力段都做了分件设计，拆分面刚好选在各舱段的连接框位置，装配的时候可以顺着定位止口一步步拼合，不用额外找对齐基准，每个连接位的配合公差留了0.1mm，不管是3D打印做实物验证还是做虚拟装配仿真，都不会出现卡滞或者间隙过大的问题。箭体表面的材质没有做高亮的金属质感，而是选了哑光的航空铝氧化涂层效果，高空环境下强紫外线照射不会产生多余的反光，也更贴近真实箭体的热防护表层状态，渲染的时候特意把光照角度调成了高空平流层的斜射光，云层在箭体表面的反光过渡做了渐变处理，能直观看到曲面修型后的光影走向，方便学习者理解气动外形和曲面连续性之间的关联。很多学生做这类火箭模型的时候容易忽略空射和陆射的结构差异，直接照搬陆基火箭的大长径比和大尺寸安定面，这个模型特意把这些容易踩坑的结构点做了显性化处理，不管是做课程设计还是竞赛方案验证，都能直接参考这些结构取舍的逻辑，不用再从零开始算工况、调外形。
