共轴反桨布局小型无人直升机结构设计

小型无人直升机在近距侦察、复杂地形巡检场景里，最容易出问题的就是尾桨传动链路，外露的尾桨不仅容易在贴地飞行时剐蹭植被、建筑凸起，传动杆的振动还会持续带动机身传感器产生画面抖动，影响侦察数据精度。这套共轴反桨布局的无人直升机模型，直接砍掉了传统尾桨结构，把航向控制的力矩输出整合到上下两层主旋翼的转速差里，从根源上消除了尾桨剐蹭、传动损耗的隐患。

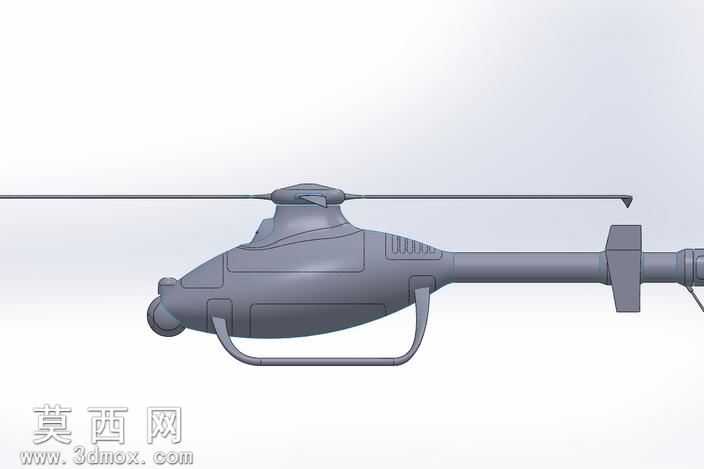

机身主体的曲面过渡没有做生硬的折线拼接，机头位置的光电探测窗口做了内凹沉台设计，沉台边缘预留了0.8mm的密封胶圈安装位，实际加工时不管是用光敏树脂做SLA打印验证，还是用碳纤维复合材料做热压罐成型，这个沉台都能直接适配常规的密封件选型，不用后期二次修磨。机身中段的设备舱做了快拆式的卡扣限位结构，卡扣的配合公差留了0.15mm的间隙，既不会因为飞行振动导致舱盖松脱，也不会因为公差过紧在野外作业时难以徒手拆开更换电池或者存储模块。

起落架用的是弧形一体式滑橇结构，没有做多余的铰接活动件，滑橇的截面做了椭圆过渡，落地冲击时的受力能顺着弧形轮廓均匀分散到机身两侧的连接点，不会出现应力集中导致的起落架断裂问题。旋翼桨叶的翼型做了低速优化，桨根位置的厚度比常规航模直升机桨根厚1.2mm，和旋翼头的夹持座配合时，能承受更大的瞬时变距力矩，做急停、侧飞机动动作时不会出现桨根形变导致的姿态失控。

尾撑部分没有加多余的气动舵面，只保留了垂直安定面，安定面的后掠角做了12度的优化，飞行时的航向稳定性足够，还能减少多余的气动阻力。整个模型的装配逻辑完全按照实际生产的拆分逻辑做的分件，机身蒙皮、内部设备安装架、旋翼夹持座、起落架连接座都是独立的分件，不管是用来做机械专业的无人机构造实训拆装练习，还是做小批量原型机的结构验证，都能直接导出分件图做加工适配，不用重新拆分模型调整壁厚。做曲面光顺检查的时候，所有外露曲面的G2连续都做了逐面校验，渲染或者做流体仿真的时候，不会出现曲面破面、法线反向的问题，省掉了大量模型修复的重复工作。
