4英寸Weco翼型内螺纹管接件三维结构

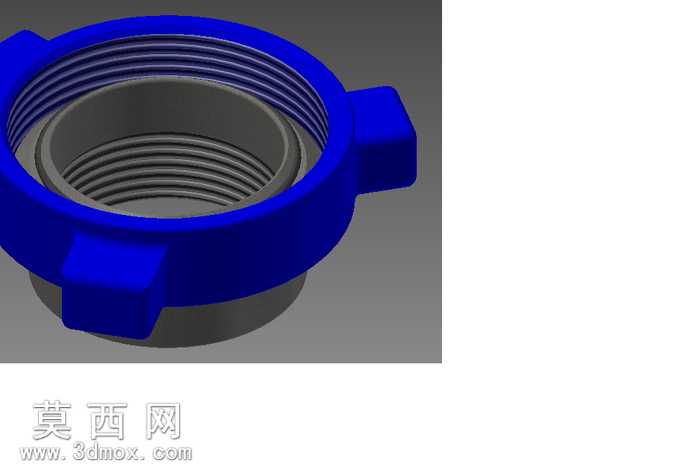

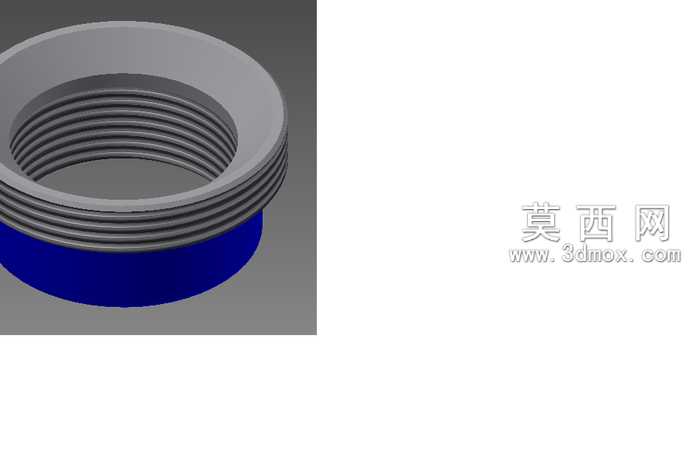

油田压裂、泥浆输送这类高压管汇现场，普通螺纹管接件拧动时要靠管钳卡紧外圆，不仅拆装慢，钳口咬痕还容易成为应力开裂的起点，遇上带压抢修的工况，多耗一分钟都可能带来安全风险。这款4英寸Weco连接的翼型锁紧螺母，就是针对这类现场痛点做的结构还原。两侧突出的翼耳完全贴合手掌发力角度，现场作业不用额外找工具，徒手就能拧到位，翼耳根部做了R3的圆弧过渡，不是生硬的直角凸台，就是考虑到反复拧动时的应力集中问题，避免翼耳从根部断裂。内孔的梯形密封螺纹没有做简化的贴图处理，每一圈牙型的牙顶间隙、牙侧角都严格对照Weco1502型标准做了参数化建模，螺纹收尾处的退刀槽宽度和深度都留够了加工余量，不会出现实际加工时刀具撞台阶的问题。主体的蓝色翼圈和内部灰色螺纹衬套是分体装配结构，建模时特意给两个配合面留了0.12mm的间隙公差，既保证衬套压装后不会松动，又不会因为过盈量太大导致外圈翼耳被撑变形。渲染时特意把蓝色外圈做了哑光尼龙玻纤的材质表现，灰色衬套用了镀彩锌的金属质感，就是还原现场实际使用的材质搭配——玻纤增强尼龙的外圈重量轻、不生锈，冬天作业不会粘手，金属衬套扛得住高压流体的冲刷，不会因为螺纹磨损导致密封失效。很多新手做这类管接件模型时，容易把翼耳做成对称的等厚结构，实际上这款接件的两个翼耳厚度差了2mm，靠近密封端的一侧更厚，就是因为锁紧时受力更大，这个细节如果忽略，做出来的模型和实物一比就露怯。做实训教学用这个模型的时候，可以让学员顺着螺纹配合、公差预留、受力优化这几个点拆解，比照着光溜溜的标准件模型，能摸到更多现场实际的设计逻辑，不会学完建模到了车间连零件为什么长这个形状都搞不懂。
