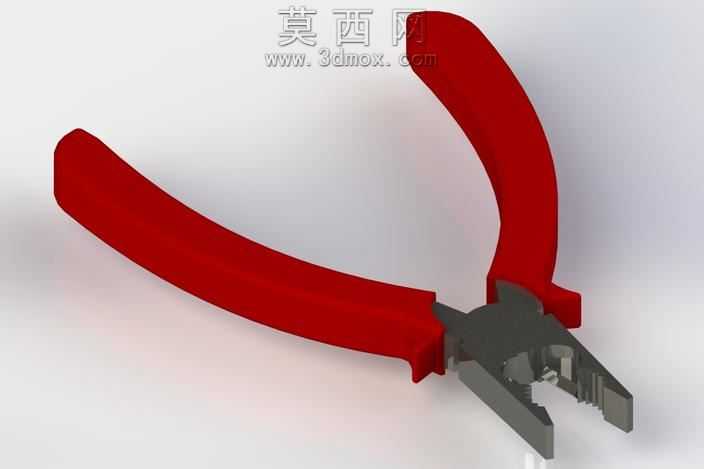

红柄钢丝钳工业级三维结构设计

车间里日常用的普通钢丝钳，经常出现钳头咬合错位、手柄硌手、剪硬钢丝崩口的问题，做这个模型的时候特意把这些现场反馈的痛点揉进了结构设计里。钳头部分的刃口做了0.2mm的错位间隙预留，不是完全严丝合缝的对齐——实际加工里如果刃口零间隙，热处理淬火后很容易因为应力变形出现卡滞，这个预留量刚好能抵消热处理后的形变，同时保证剪切时的咬合力，不会出现剪铁丝滑边的情况。钳口的齿纹不是均匀排布的，靠近转轴的位置齿深0.3mm，齿距1mm，用来夹硬的圆钢件不容易打滑，靠近刃口的位置齿深0.15mm，齿距0.8mm，夹薄的铜片、线束不会留下过深的压痕，这些细节都是跟着一线钳工的使用习惯调的。

手柄部分的曲面是反复调过的，不是简单的圆柱套个胶套，握把的弧度贴合手掌虎口的自然曲线，最粗的位置直径32mm，刚好是成年人手掌握持最舒服的尺寸，表面做了细微的防滑纹理建模，渲染的时候用了半哑光的软胶材质，还原真实PVC手柄的触感，不会像亮面塑料那样看着廉价。转轴位置做了0.05mm的装配公差预留，两个钳片的转轴孔做了轻微的倒角，实际装配的时候不用硬敲就能穿入销轴，转动的时候没有松旷感，也不会卡涩。

做这个模型的时候特意没做过度的外观美化，钳头的金属部分还原了锻打后的哑光金属质感，刃口位置做了轻微的倒角处理，没有做尖锐到不合理的利刃——真实的工业级钢丝钳刃口都会有极细微的钝化，不然第一次剪硬钢丝就会崩口。钳头和手柄的连接位置做了过渡圆弧，没有直角棱边，实际使用的时候不会硌到手掌根部，长时间握持干活也不容易磨起泡。

这个模型不管是用来做五金工具的产品展示，还是给刚接触机械建模的新手做装配练习都合适，所有的结构尺寸都是照着市面在售的成熟工业级钢丝钳测绘来的，没有凭空臆造的不合理结构，拆分开就是两个钳身片加一个销轴，装配逻辑简单清晰，能很直观的理解杠杆类手动工具的力臂设计逻辑，做运动仿真的时候也能真实模拟钳口开合、咬合的动作，不会出现结构干涉穿模的问题。
