Airpatrol无线空调控制器外观结构设计

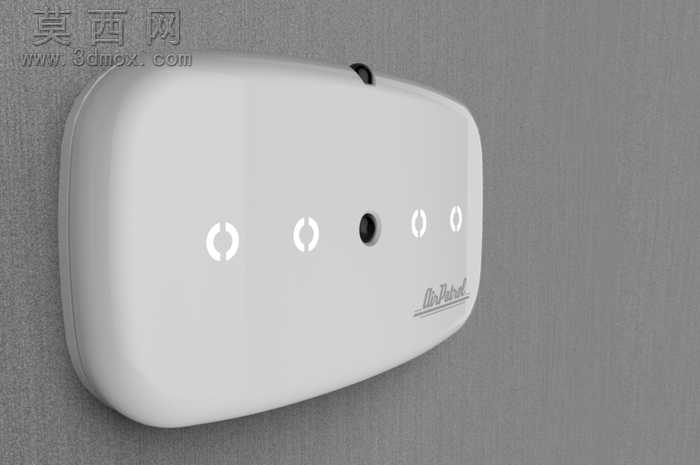

壁挂安装的无线控制器最容易踩的坑，就是壳体边缘做的太锐利，安装时蹭墙面掉漆不说，后期打扫卫生擦灰还容易划手，这个Airpatrol控制器的壳体曲面在建模时就特意做了全周大R角过渡，从正面到侧壁的曲率连续没有硬棱，摸上去完全没有硌手的地方。

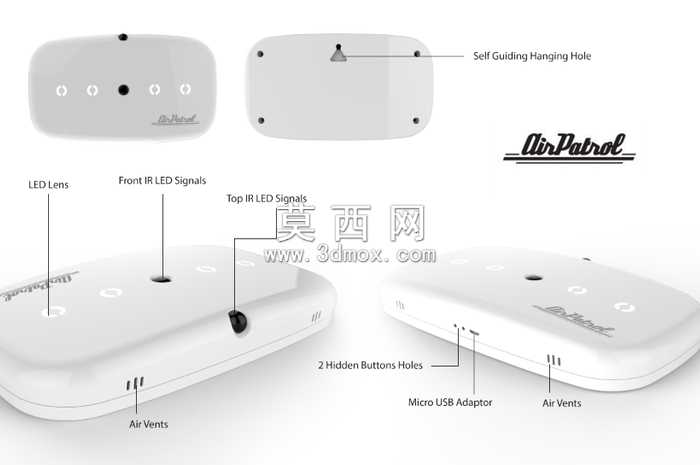

别小看这几个指示灯的开孔位置，一开始做结构排布的时候，红外发射孔如果和状态指示灯放的太近，夜间指示灯的漏光会顺着壳体缝隙窜到红外发射端，直接干扰红外信号的发射角度，建模时特意把红外发射孔单独做了一圈遮光挡筋，和四个状态指示灯的导光槽完全隔开，哪怕壳体用半透ABS材质打样，也不会出现串光的问题。

壳体的分型线选在侧壁最薄的位置，做了0.1mm的断差配合，注塑生产的时候不会出现明显的飞边，后期组装的时候上下壳用卡扣连接，不需要额外打螺丝，四个卡扣的位置刚好避开内部电路板的元器件排布，扣合的时候不会压到电容电阻，装配公差留了0.15mm的间隙，哪怕注塑件有轻微的收缩变形，也能顺利扣合不会出现翘缝。

正面的品牌标识做了0.2mm的下沉晒纹处理，和壳体的高光面形成质感差，不需要额外做丝印或者烫金，注塑的时候一次成型，长期使用也不会出现标识磨损掉漆的问题。背面的壁挂挂槽做了葫芦形的让位设计，挂墙的时候不需要精准对准螺丝，只要把螺丝卡进大孔位往下一滑就能卡紧，拆装都很方便，挂槽周围特意做了加厚的筋位，哪怕频繁拆装也不会出现挂槽开裂的问题。

内部的电池仓和电路板固定柱做了一体化的设计，不需要额外加铜柱，电路板直接卡在定位柱上，用两个小螺丝就能固定，电池仓的弹片让位槽做了防呆设计，装电池的时候正负极放反了根本塞不进去，避免用户装错电池烧坏电路板。

做这类小型工控智能家居类的控制器模型，最容易忽略的就是实际使用中的细节，很多人建模只追求外观好看，完全不考虑注塑生产的脱模斜度、装配的公差配合、实际使用的安装便利性，这个模型在建模的时候每一处结构都对应了实际生产的需求，不管是拿来做结构设计参考，还是用来做数控加工实训的练习件，都能学到不少小型壳体设计的实操细节，不会出现看着好看实际根本没法生产的问题。曲面建模的时候用了G2连续的过渡处理，渲染的时候不管打什么角度的光，曲面都不会出现难看的褶皱反光，完全还原实物的哑光壳体质感。
