曲轴凸轮轴用振动阻尼器结构设计

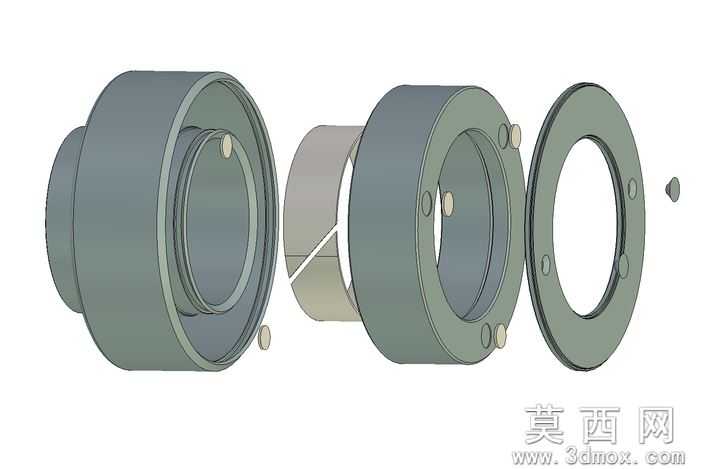

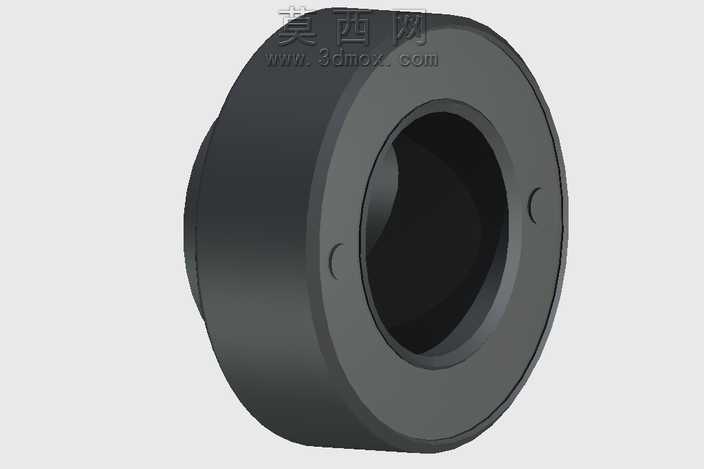

车间里拆过不少内燃机的减振部件，见过太多阻尼器因为装配公差留得不合理，跑几千公里就出现橡胶圈偏磨、阻尼环松旷的问题，做这个模型的时候特意把这些现场踩过的坑融进了结构设计里。从装配逻辑视角捋，这套阻尼器拆成了外壳基体、楔形胀紧套、阻尼环、端盖四个核心零件，没有多余的花哨结构，每个配合面的公差都留了实操调整空间。你看那个楔形胀紧套，开口斜角特意做了12度，不是随便拍脑袋定的数——角度太小压装的时候需要的轴向力太大，现场工人用铜棒敲都装不到位，硬敲还容易把套的端面砸变形；角度太大锁紧之后自锁性差，设备跑起来受交变载荷容易松脱，12度刚好兼顾压装便利性和锁紧可靠性，和阻尼环内孔的配合选了H7/k6的过渡配合，既不会松旷产生异响，后续维护拆换的时候也不用拿拉马硬拽。阻尼环上的小凸台也不是装饰，每个凸台的位置都对应外壳内壁的定位凹槽，装配的时候不用反复找正对齐，凸台卡进凹槽里就能限制阻尼环的周向转动，避免工作的时候阻尼环跟转磨坏阻尼层，端盖上的沉头孔位置和外壳上的螺纹孔完全同轴，拧螺丝的时候不会出现别劲的情况，端盖压紧之后刚好给阻尼层留了0.2mm的预压缩量，既不会压太死让阻尼失去形变空间，也不会压太松出现间隙。做模型的时候特意把每个零件的配合面都做了颜色区分，方便实训的时候学生一眼看明白哪个面是配合面、哪个面是自由面，不用对着二维图纸瞎猜。之前给高职的机械装配实训课做教具，就拿这个模型当案例，让学生反复拆装练手感，不少学生装完才明白，原来不是所有配合都要越紧越好，阻尼件的配合要兼顾刚性和阻尼形变空间，压装的顺序也有讲究——得先把阻尼环卡进外壳的定位槽，再把楔形胀紧套轻轻敲进阻尼环内孔，最后装端盖压紧，要是顺序错了先把胀紧套敲进去，再硬塞阻尼环，百分百会把阻尼层的边缘挤坏。模型里的每个圆角、倒角也都按加工工艺做了处理，所有锐边都倒了0.5mm的圆角，不会划手，配合面的导入端做了15度的导向倒角，压装的时候不会刮伤配合面，就连端盖上的沉头孔深度都特意留了余量，螺丝拧进去之后不会高出端盖平面，避免跟相邻的轴类零件发生干涉。这套阻尼器不光能用在曲轴减振上，凸轮轴端的振动抑制也能适配，只要调整楔形胀紧套的内孔尺寸，就能适配不同轴径的安装需求，结构的通用性很强，没有做那种只能适配单一机型的死结构。
