V型双缸发动机曲柄连杆活塞总成结构

车间里拆过不少单缸、双缸的内燃机，最头疼的就是曲柄连杆机构装配时的干涉问题——很多新手装V型缸的时候，要么活塞在上止点卡死，要么连杆大头和曲柄销的配合间隙留错，盘车的时候直接磨坏轴瓦。这套模型做的时候，特意把V型夹角的两个活塞、连杆、曲柄的配合关系做了全透明的剖切展示，连活塞环的气环油环分层、连杆小头的铜套位置都没省掉。

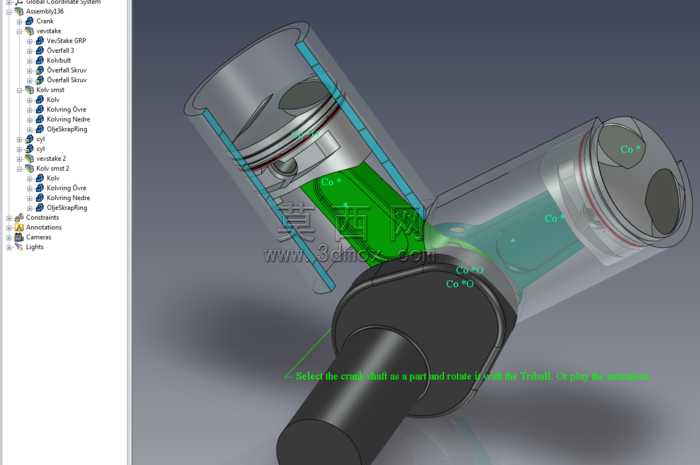

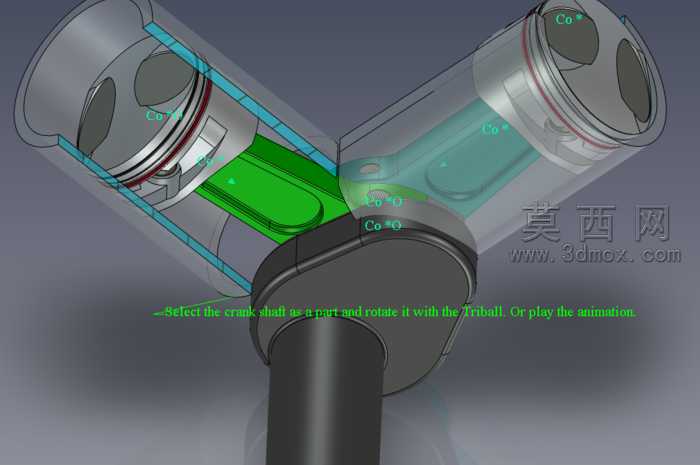

你看模型里两个缸体呈V型排布，曲柄销的偏心距是严格按内燃机冲程比例做的，转动曲柄的时候，两个活塞的往复运动相位差刚好匹配V型缸的点火间隔，不会出现运动时序错乱的问题。做的时候特意把曲柄的平衡块轮廓做了优化，没照搬老图纸上的厚重平衡块，在保证转动惯量匹配的前提下削掉了多余的配重轮廓，既不会让曲轴转动时出现过大的离心振动，也能减少不必要的材料浪费，真要做原型机加工的时候，这个平衡块的轮廓直接导进CAM就能走刀，不用再二次修型。

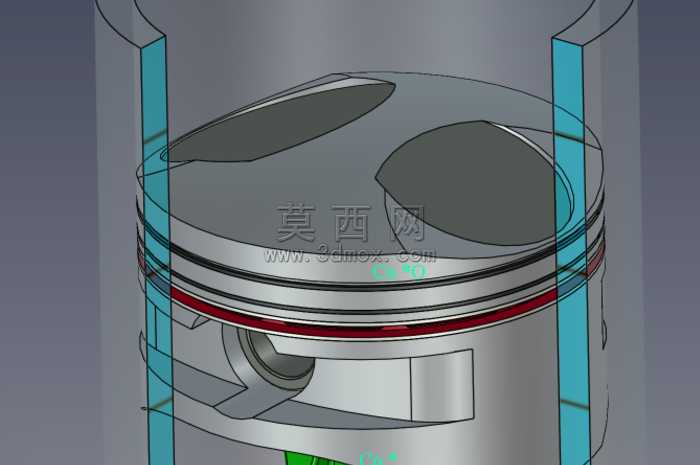

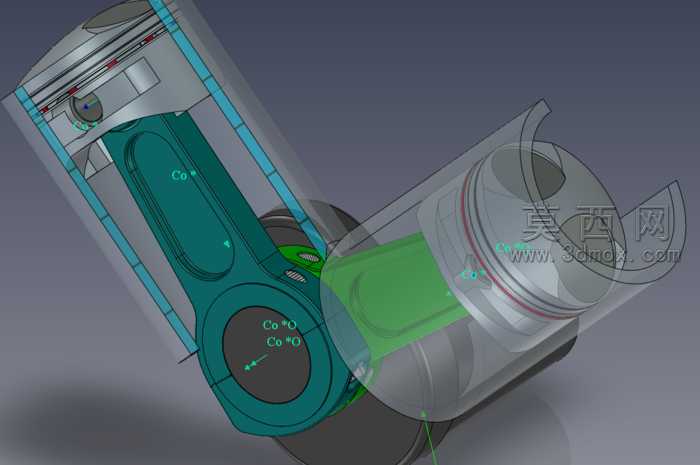

连杆和曲柄销的配合面特意留了仿真用的间隙层，不是那种把两个零件硬贴在一起的假装配，导入运动仿真软件的时候，直接给配合面加转动副就能跑，不用再重新拆分干涉面。活塞和缸套的配合也做了微米级的偏移量模拟，不会出现仿真时活塞和缸壁穿模的低级错误，连活塞销的卡环槽位置都精准对应，不会出现卡环装完突出槽位刮缸壁的问题。

别觉得这只是个展示用的模型，给职校的学生做内燃机结构实训的时候，拿这个模型拆解开讲，比抱着厚重的教材讲两节课管用——学生能直观看到曲柄转一圈，两个活塞各自的行程位置，能明白为什么V型机比直列机运转更平顺，也能看懂连杆大头的剖分面为什么要做斜切口，不会在实际装配的时候把连杆盖装反。做材质渲染的时候特意把缸体设成半透明材质，就是为了能直接看到内部的运动关系，不用把缸体隐藏就能观察活塞环在缸筒里的运动轨迹，连曲柄销上的润滑油道小孔都做了出来，能顺着油道看到润滑油是怎么从曲轴油道进到连杆大头，再顺着连杆身的油孔送到小头铜套润滑活塞销的。

之前拿这套模型做过运动仿真测试，转速拉到六千转的时候，整个机构的运动轨迹没有任何干涉，活塞的侧推力方向也和实际工况一致，用来做动力学分析的时候，直接导出STEP格式就能导入仿真软件，不用再补画缺失的特征。很多网上的同类模型要么省略了活塞环，要么把曲柄的平衡块做的形状不对，仿真的时候要么质量属性不对算出来的离心力差一大截，要么装配关系错了根本转不动，这套模型从每个配合面的间隙到每个零件的质量参数都按实际比例设置，不管是做教学演示还是做结构验证都能用。
