多挡位手动变速箱齿轮组结构设计方案

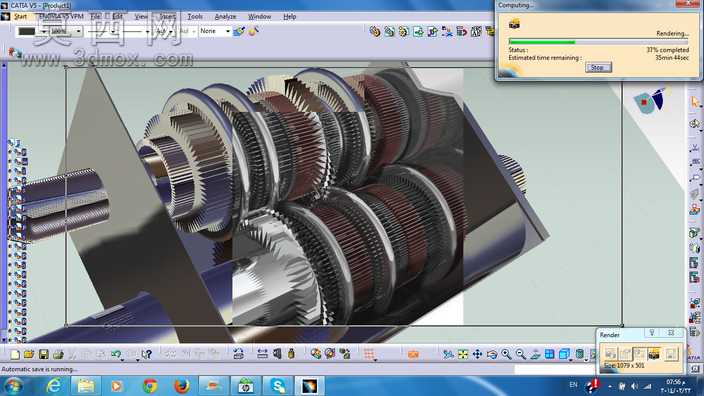

车间里拆解旧手动变速箱时最头疼的就是多组齿轮同步啮合的错位问题，很多新手设计的齿轮组要么换挡卡滞，要么高速传动时啮合间隙过大打齿，这套齿轮箱模型就是冲着解决这些实操痛点做的。你看模型里每一组啮合齿轮的齿侧间隙都留了0.15-0.25mm的公差带，不是随便拉个齿形就堆上去，低速挡的斜齿轮螺旋角特意做了18度，兼顾传动扭矩和换挡时的顺滑度，不会出现直齿轮换挡打齿的哐当声。同步器的齿套和结合齿的配合面做了微小的倒角导向，实际装配时不用反复修磨就能顺利滑入啮合位，之前做样机时没加这个导向角，工人装配时要反复对齐齿位，单台变速箱装配时间多花了12分钟，加了这个结构之后装配效率提了近三成。两根平行轴的支撑位同轴度公差控制在0.02mm以内，模型里特意把轴肩的定位台阶做了可视化处理，加工时磨床师傅一眼就能看懂定位基准，不会把轴的台阶长度做短导致齿轮轴向窜动。常啮合齿轮的润滑槽也在模型里做了细节还原，不是光做个光滑齿面，齿根处的油槽能把飞溅的润滑油存住，高速运转时持续给啮合面供油，避免干磨烧齿。之前做仿真的时候发现三四挡齿轮在3000转输入转速下有共振，特意把这两个齿轮的辐板厚度加了1.2mm，还在辐板上开了三个对称的减重孔，既解决了共振问题，又没让整体重量涨太多。换挡拨叉的卡槽位置和同步齿套的拨叉槽完全对齐，模型里把拨叉的运动行程做了限位模拟，不会出现拨叉推过头把同步环压坏的情况。你看渲染图里齿轮端面的粗糙度纹理都做了区分，啮合齿面是磨齿后的细纹理，非配合面是车削后的粗纹理，拿到车间给工人看的时候不用额外标注工艺要求，就能明白不同面的加工精度要求。这套模型不是花架子，不管是给职校学生做传动结构实训，还是给变速箱做改型方案的前期验证，都能直接拿来用，每个结构细节都对应实际生产里踩过的坑，没有多余的装饰性结构，每一处造型都是为了解决实际装配、加工、使用里的具体问题。
