汽车传动系统变速箱轴组结构设计

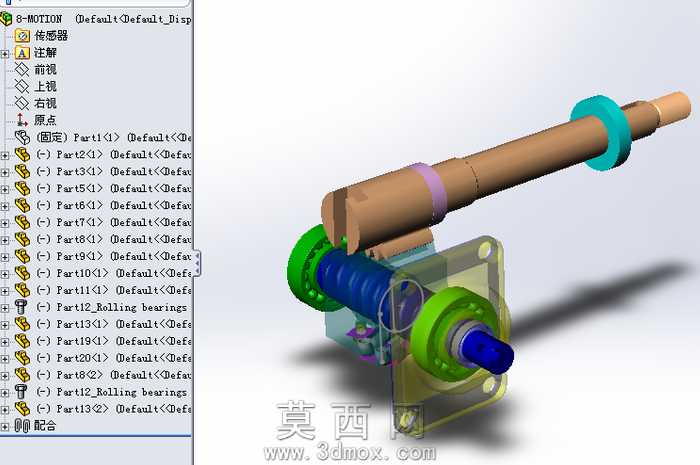

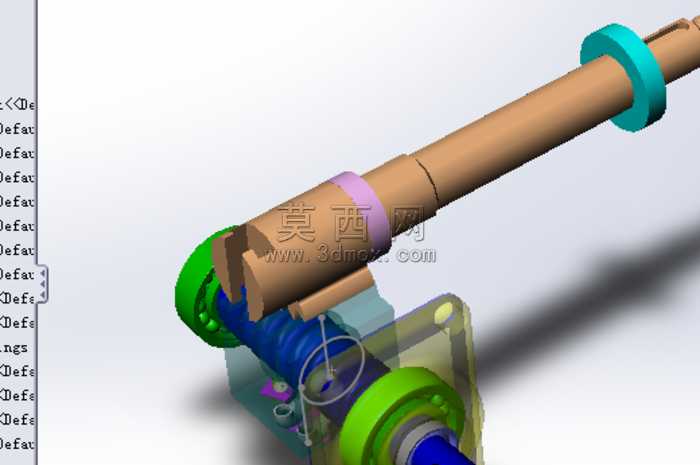

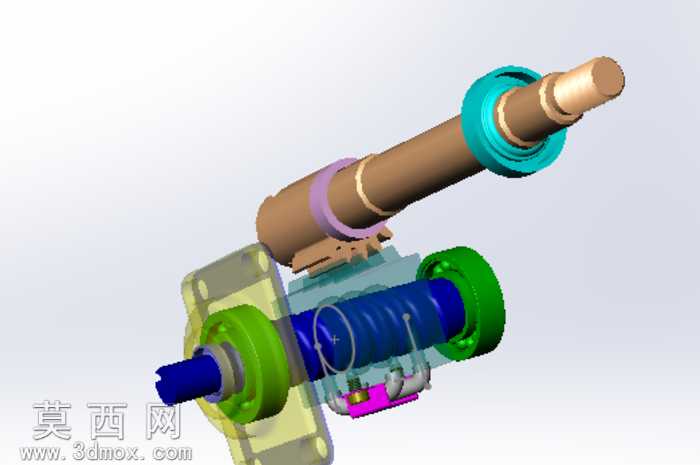

轴类零件与周边传动件的同轴度偏差，一直是变速箱装配阶段最易引发异响、磨损超差的核心痛点，这套轴组结构在设计阶段就把装配公差适配的逻辑嵌进了每一处细节里。长轴主体的台阶轴径差没有做生硬的直角过渡，每段轴肩都留了适配轴承内圈压装的圆角卸荷槽，避免压装时轴承内圈被硬棱硌伤产生微裂纹，也能消除轴根处的应力集中，应对传动过程中持续的扭矩交变载荷。轴上套设的青绿色隔套没有采用常规的等厚直筒结构，内孔与轴的配合段做了微米级的锥度导向，装配时隔套顺着锥面滑入指定位置，不会因为轴径的微小尺寸公差出现卡滞，隔套端面的平面度公差控制在0.01mm以内，能完全贴紧轴承内圈端面，不会出现偏载导致的轴承早期点蚀。轴身的紫色定位环采用了剖分式弹性设计，不需要加热就能快速卡入轴上的定位环槽，环的外径比相邻轴段大出的尺寸刚好能挡住滑移齿轮的轴向窜动，又不会和齿轮内孔产生多余摩擦，避免传动过程中出现不必要的功率损耗。下方与长轴啮合的蓝色蜗杆组件，齿面的啮合间隙留了适配热胀冷缩的余量，常温下装配的间隙刚好能形成均匀的润滑油膜，长时间高负荷运转时，金属受热膨胀也不会出现齿面咬死的情况，蜗杆两端的绿色轴承座安装孔，和长轴的轴承安装孔做了同基准一次装夹加工的工艺预留，从加工源头就把两根轴的平行度误差控制在允许范围内，不需要装配时反复刮研调整。透明的壳体观察窗位置刚好对准啮合齿面，后期运维时不用拆开整个箱体就能直接观察齿面磨损、润滑油位情况，降低了售后维护的拆装成本。轴端的连接段做了渐开线花键结构，和外部动力输入部件连接时能实现周向均匀受力，不会像平键连接那样出现单键受力过载剪断的问题，花键的齿顶做了倒角导向，对接外部部件时能快速找正，不会因为对位偏差碰伤花键齿。每一处配合面的公差选择都没有盲目追求高精度，固定配合面选稍紧的过渡配合保证连接刚性，滑移配合面选间隙配合保证动作顺畅，在加工成本和装配精度之间找到了最合适的平衡点，不会为了追求不必要的精度抬升零件加工成本，也不会因为公差放得太松导致装配后传动精度不足。
