工业传感检测用弯折安装支架组件

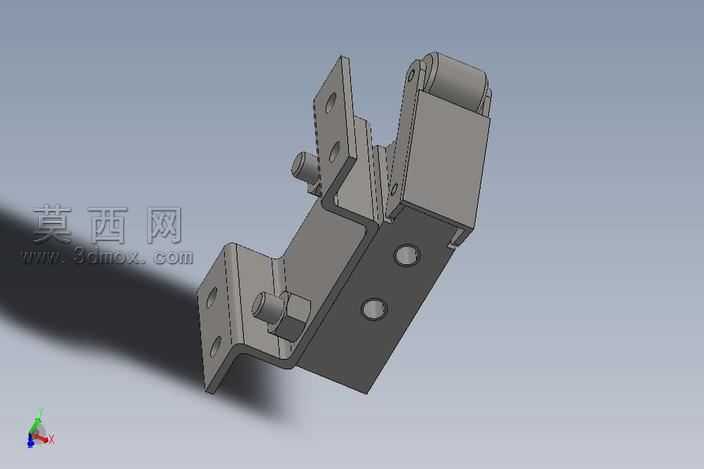

车间现场的传感安装支架常出现贴合度不足的问题，折弯边与安装基面的缝隙超过0.2mm时，设备运行产生的持续振动会慢慢松脱固定螺丝，轻则检测信号偏移，重则传感器磕碰损坏。这款支架组件在折弯处做了内凹让位处理，避开板材折弯时自然形成的R角堆积区，让两个垂直安装面都能完全贴紧基面，不用现场再打磨修配。支架上的安装孔做了大小区分，靠近折弯根部的孔位略大于远端孔，抵消钣金折弯后孔位的细微偏移，装配时不用强行撬掰构件就能对准螺孔，不会产生额外的装配内应力。端部的滚轮传感模块和支架主体采用嵌套式连接，侧边的定位销刚好卡入支架的U型槽内，限制模块的前后窜动，上下两个固定螺丝不用承受剪切力，长期往复动作也不会出现螺丝断裂的情况。折弯边上的加强翻边高度控制在8mm，既不会因为翻边过高干涉周边管线排布，也能抵消长悬臂带来的结构形变，满载状态下悬臂端形变量控制在0.1mm以内，完全满足检测精度要求。构件的所有外露棱边都做了0.5mm的倒角处理，装配时不会划伤操作人员的手套，也不会刮破穿线的波纹管护套。不同安装面的孔位间距做了差异化设计，不会出现装反的情况，新手装配也能快速对位，不用反复核对图纸。滚轮模块的安装座和支架接触面上预留了0.05mm的间隙，涂抹润滑脂后能顺畅调整检测角度，不会因为接触面过于紧密出现卡滞，调整到位后锁紧螺丝就能完全固定，不会出现角度滑移。
