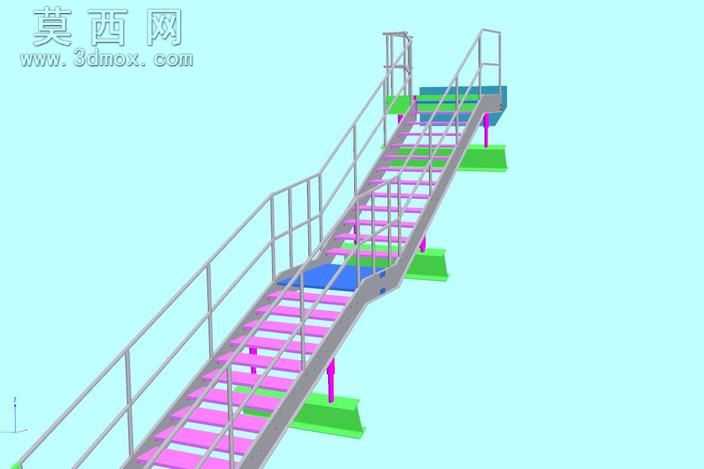

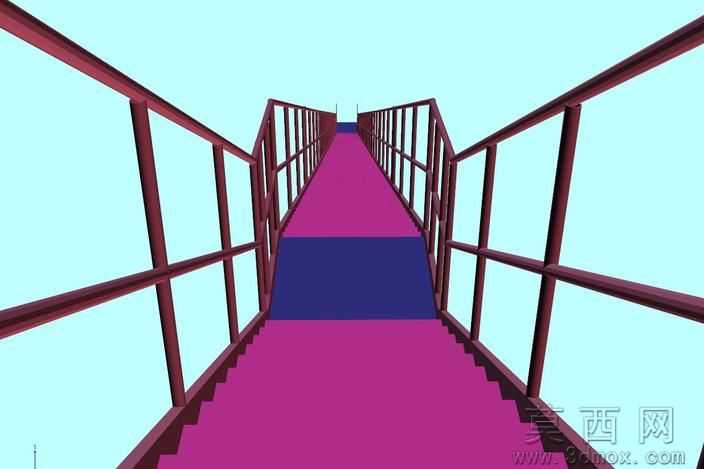

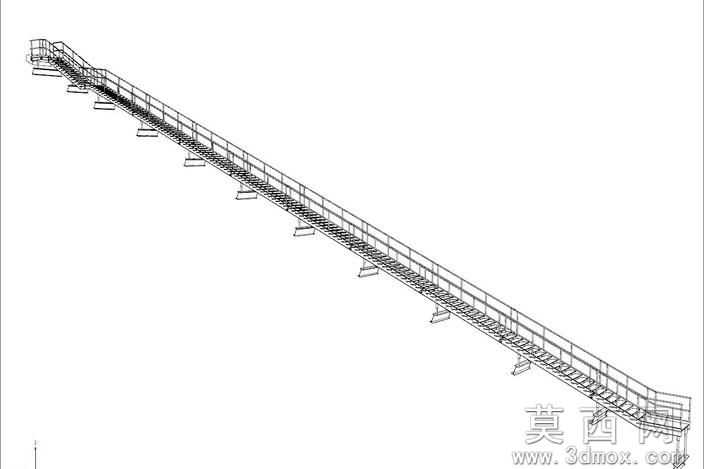

建筑外侧紧急疏散楼梯三维设计模型

建筑外侧加装的应急疏散楼梯，最容易踩的坑就是现场安装后护栏晃动、踏板踩上去发颤，真遇到紧急情况反而容易出次生危险。做这个模型的时候特意从装配逻辑视角抠细节，没搞那种花里胡哨的外观造型，全是照着现场落地的实际装配关系搭的。

先看支撑部分，每根斜向主钢梁和建筑外墙连接的支座，都留了现场焊接的调整余量，模型里支座的螺栓孔特意做成长圆孔，不是正圆孔——现场土建的预埋板位置难免有几公分偏差，长圆孔能省掉现场重新打孔的麻烦，不用动火扩孔耽误工期。斜梁上固定踏板的安装孔位，全部按等步距排布，每块踏板和斜梁的接触面都加了防滑垫片的安装位，别小看这几毫米的垫片，雨天踏板沾水不打滑，常年用也不会因为金属硬连接出现松动异响。

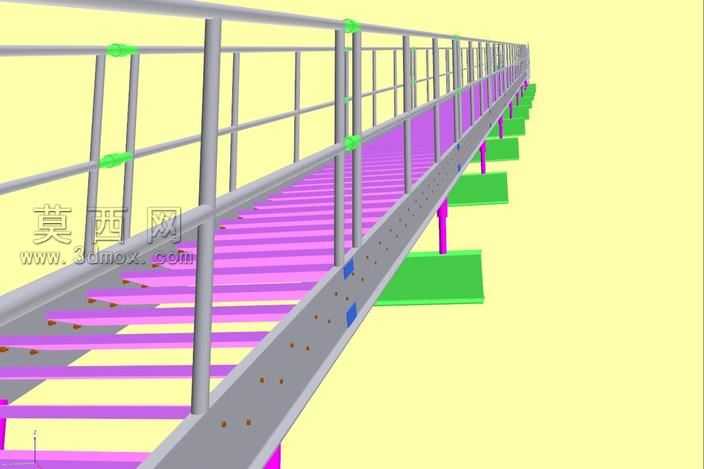

护栏部分是最容易出装配问题的地方，很多现场装的护栏立柱歪歪扭扭，就是因为没提前定好定位基准。模型里每根护栏立柱和斜梁的连接点，都做了定位卡槽，现场安装的时候直接把立柱卡进卡槽再焊接，不用反复拉卷尺找正，装完的立柱顺直度误差能控制在2毫米以内，扶手管的连接接头做了内插式的衬套，两节扶手对接的时候不会出现错台，手摸过去没有棱角毛刺，紧急疏散的时候人扶着跑不会刮破手。

踏板用的是防滑花纹板的结构，模型里特意把踏板的折边高度做了30毫米，不是平钢板直接焊上去——折边相当于给踏板加了加强筋，人踩在踏板中间不会出现下凹变形，就算同时挤着三四个人跑，踏板的挠度也在安全范围内。每段楼梯中间的休息平台，支撑腿直接落在地面的预埋钢板上，模型里支撑腿底部做了可调高度的调节螺栓，现场地面不平整的时候，拧螺栓就能把平台调平，不用垫铁片塞得乱七八糟。

还有那些容易被忽略的细节，护栏上的绿色固定件，是专门的扶手连接件，不是随便焊个圆管凑数，模型里把连接件的卡扣结构都做出来了，后期维护换扶手管的时候不用拆整个护栏，直接松开卡扣就能换。斜梁侧面的蓝色标识块，是预留的反光标识安装位，晚上停电的时候应急灯照上去能反光，指引疏散方向。

整个模型的装配层级完全照着现场施工顺序来的，先装主支撑钢梁，再装踏板，最后装护栏，每个连接点的配合公差都按实际加工精度留了余量，不会出现模型里严丝合缝，现场装不上的情况。不管是做建筑配套的施工单位拿来做方案演示，还是职校建筑施工专业的学生做实训装配练习，都能直接用，不用再自己调整结构关系。
