大口径蝶形节流阀三维结构设计模型

大口径管线节流工况最头疼的就是阀板卡涩、密封面偏磨，不少现场拆换下来的DN1400节流阀，拆开看都是阀板转轴同轴度偏差超差，加上启闭过程中流道紊流冲击阀板边缘，用不到半年就出现密封面冲蚀、调节精度跳水的问题。这个模型从装配逻辑视角做了全链路的公差匹配还原，不是随便拉个外形凑数的外观件。

你看阀座外圈的法兰连接孔，每一个孔的位置度都按GB/T 9119的法兰标准做了基准约束，法兰端面的密封水线也做了微凸的细节还原，不是光溜溜一个平面。不少新手做这类大口径阀门模型，容易把阀板和阀座的配合间隙做死，要么零间隙装配时出现干涉报错，要么间隙留到1mm以上，完全不符合实际装配的公差要求——这个模型里阀板密封面和阀座橡胶圈的配合间隙留了0.2mm，刚好对应实际加工里阀板精磨后、橡胶密封件压缩量的适配范围，装配时阀板能绕转轴顺畅转动，不会出现虚拟装配里的穿模问题。

驱动端的阀杆连接结构也做了细节还原，阀杆和阀板的连接销孔位置做了对位标记，阀杆穿出阀座的位置做了填料函的台阶结构，连压盖的螺栓孔都对应了实际的紧固件规格。不少人做这类模型容易忽略阀板的偏心结构，以为是中心对称的蝶板，实际上大口径节流阀用的是双偏心结构，阀板转轴偏离密封面中心、也偏离流道中心，这个模型里把偏心距的数值做了准确还原，启闭时阀板能快速脱离密封面，减少密封面的摩擦磨损，刚好对应现场使用里降低启闭扭矩、延长密封寿命的需求。

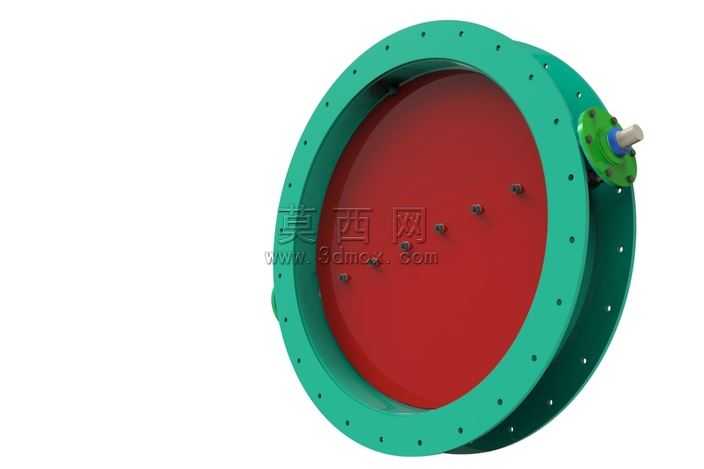

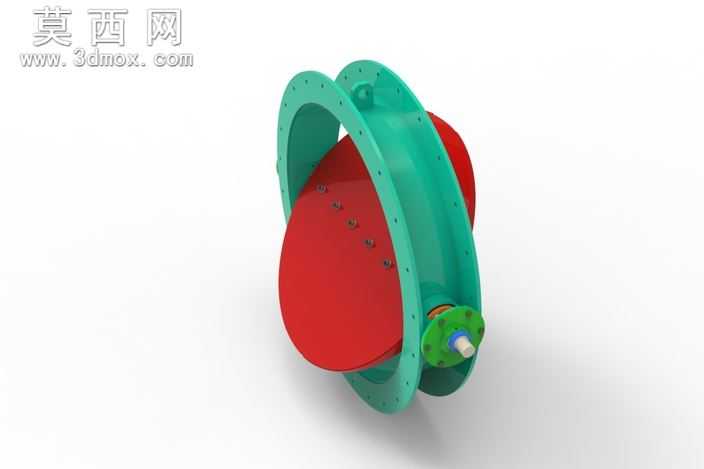

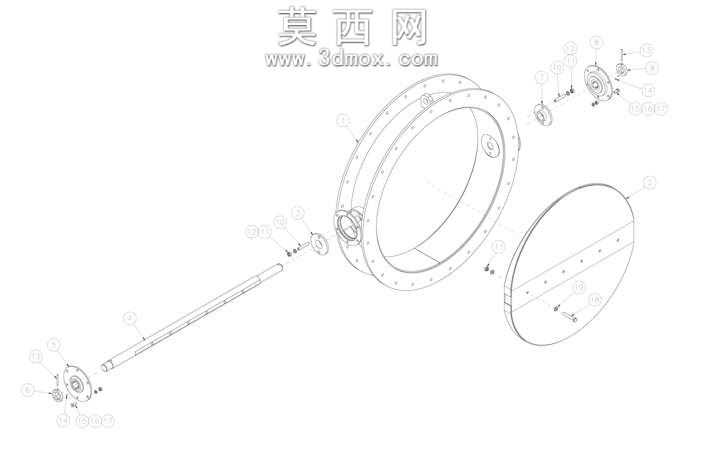

渲染的时候特意给阀板做了喷塑红色的哑光质感，阀座做了铸钢喷绿漆的颗粒质感，驱动端的阀杆做了金属裸露的高光质感，连连接螺栓的六角头、弹垫平垫的细节都没落下，不是把所有零件堆成一个整体块。拿到手做装配实训的时候，可以顺着零件拆解顺序一步步拆：先拆驱动端的压盖螺栓，抽出阀杆，再取下阀板，最后拆法兰连接的紧固件把阀座拆成两半，每一步的配合关系都和现场检修的拆装顺序一致，不会出现拆到一半被其他零件挡住、不符合实际拆装逻辑的问题。

做实训教学的时候用这个模型，能直接给学员讲清楚双偏心节流阀的密封原理、装配公差匹配逻辑，还有大口径法兰连接的螺栓紧固顺序要求，比拿二维图纸讲直观太多。做流场仿真前处理的时候，这个模型的流道面是连续封闭的，不用花大量时间补面修复，直接提取内流道就能导入仿真软件做不同开度下的节流特性分析，省了不少前处理的重复工作。
