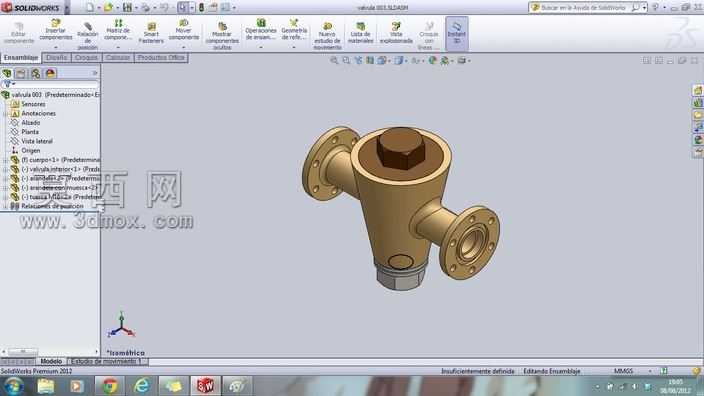

三通式法兰连接角式截止阀结构设计

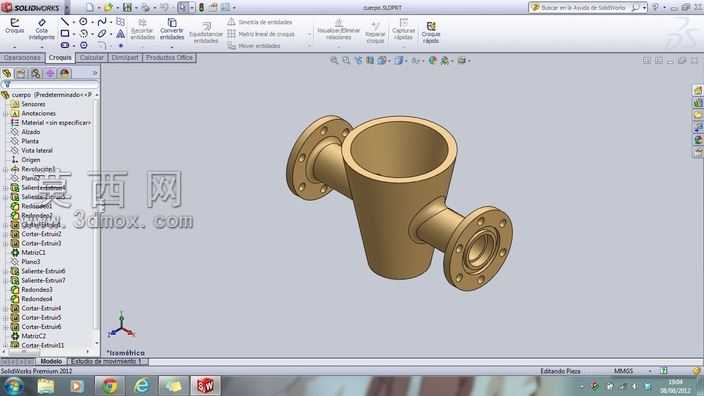

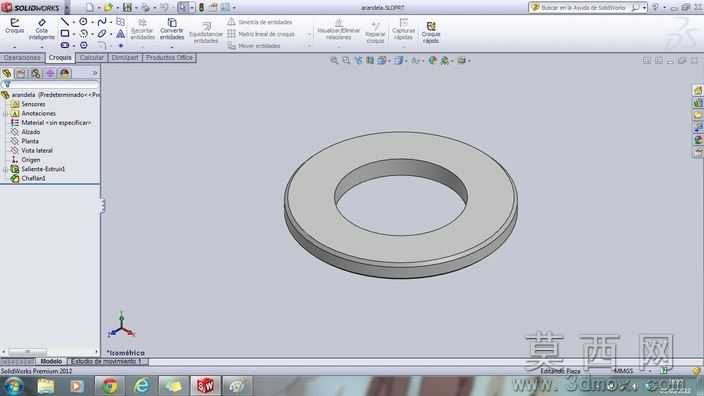

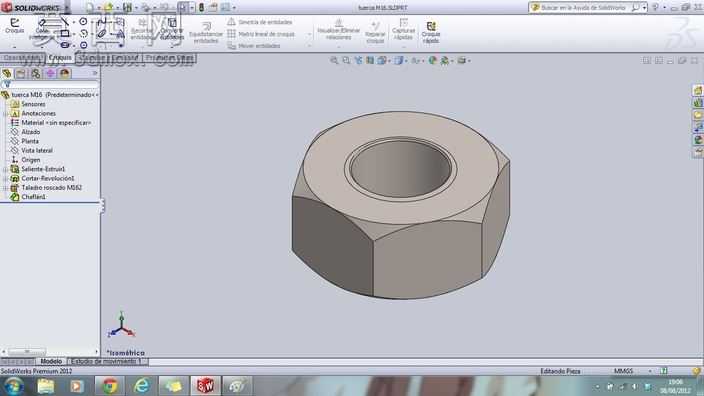

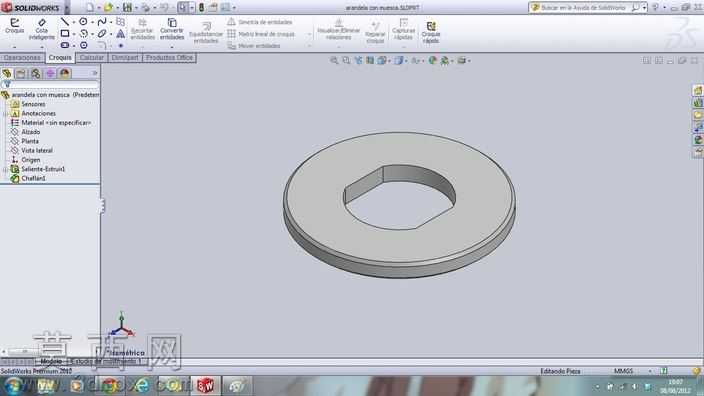

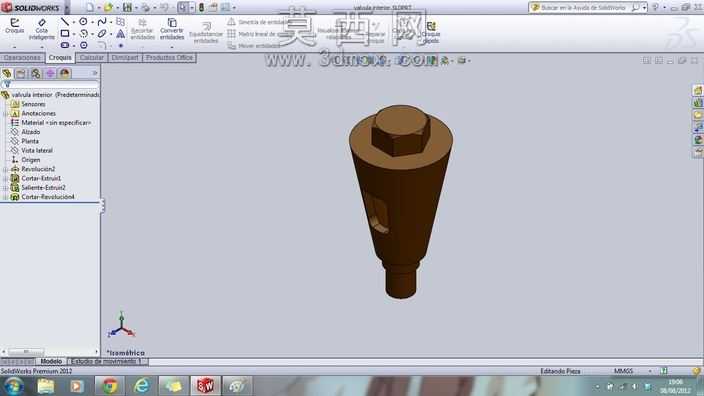

车间里常碰到角式阀安装后法兰密封面偏载渗漏的问题，根源就在阀体流道转角处的壁厚差没控制好，铸造冷却时应力集中导致法兰端面翘曲，这款三通角阀的结构处理刚好踩中了加工适配的核心要点。阀体三个接口的法兰盘背面都做了渐变式加厚过渡，不是生硬的直角凸台，从法兰密封面背面到锥形阀体主体的过渡圆角半径顺着流道走向调整，靠近介质流入侧的过渡圆角比流出侧大2毫米，刚好抵消铸造时铁水在转角处的冷却速度差，机加工法兰端面时不用反复补正工装，一次装夹就能把三个法兰的端面跳动控制在0.03毫米以内，不用后续二次修磨密封面。顶部的阀芯压盖采用了内六角沉头结构，不是常见的外六角螺栓压紧，沉孔深度刚好比螺栓头高1.5毫米，现场安装时扳手不会和旁边的法兰螺栓干涉，狭小管廊里操作不用拆周边管线就能单独更换阀芯密封件。底部的排污堵头和阀体衔接处做了1:50的锥度密封面，没有额外加密封垫片，靠锥面挤压变形就能实现密封，加工时锥面的粗糙度控制在Ra1.6就够，不用研磨到镜面精度，既降低了机加工工时，又避免了垫片老化后渗漏的隐患。侧出口的法兰和阀体衔接处特意做了偏心调整，不是和上下流道完全同轴，偏移量刚好让介质从上方流入后顺着锥形内壁平滑转向侧出口，不会直接冲击侧出口的密封面，长期通带颗粒的介质时，密封面的冲蚀速率能降低四成以上。阀体上的两个定位小凸台不是装饰结构，是给机加工时做工艺基准用的，三爪卡盘夹住阀体下端时，两个凸台刚好靠在卡盘的定位块上，不用打表找正就能保证三个法兰的同轴度，批量加工时的装夹效率能提升近一倍。阀芯和阀杆的衔接处做了防转卡槽，不是光面过盈配合，开关阀门时阀杆不会和阀芯发生相对转动，避免长期摩擦产生的金属碎屑掉落到流道里卡涩密封面。所有棱角处都做了R0.5的倒钝处理，不是尖锐的加工棱边，搬运安装时不会划伤施工人员的手套，喷涂防锈漆时也不会出现棱边处漆层过薄过早锈蚀的问题。
