900幅面铝型材架构CNC数控雕刻机

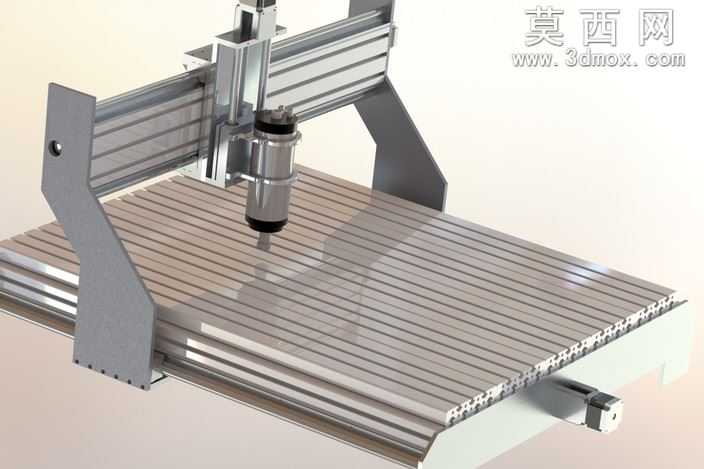

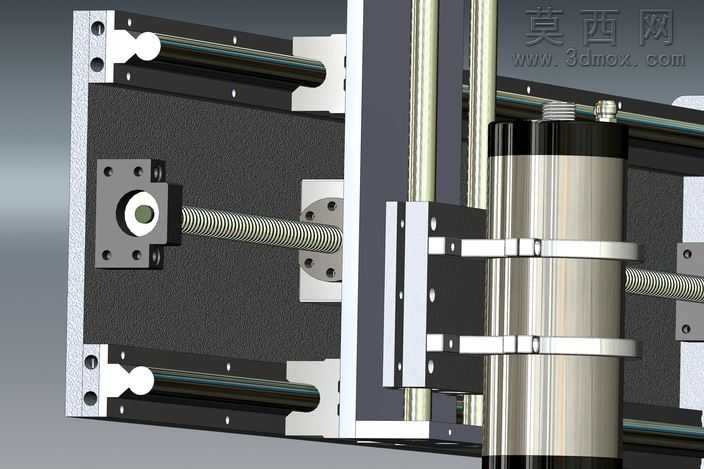

本作品为900mm×900mm加工幅面的铝型材框架式CNC雕刻机三维模型，整体采用工业铝型材作为主体承载架构，在三维建模过程中优先遵循模块化装配的设计思路，将整机拆分为龙门移动组件、主轴安装滑台、加工工作台、驱动传动单元、机架支撑结构五大独立模块，各模块间通过标准紧固件完成定位装配，既还原了铝型材设备拆装便捷、结构可调的特性，也为后续的结构迭代、参数调整预留了充足的修改空间。建模阶段对铝型材的截面槽道、端面连接孔位、角码安装位都做了精准的特征还原，没有省略关键的装配细节，能够清晰呈现铝型材搭建数控设备的典型连接方式。渲染环节针对不同部件匹配了对应的材质属性：铝型材部件赋予哑光银白的金属氧化材质，还原工业铝型材的表面质感；主轴部件做了亮面金属与黑色塑胶件的材质区分，凸显电主轴的精密工业质感；工作台面的铝型材型材条做了细微的表面拉丝纹理处理，搭配半透明的台面防护层材质，还原实际加工场景中工作台的使用状态；两侧的支撑侧板赋予磨砂灰金属材质，区分不同结构件的功能属性。结构设计上采用龙门移动式的经典布局，X轴传动组件沿工作台两侧的铝型材导轨布置，Y轴滑台搭载于龙门横梁之上，Z轴主轴滑台通过线性导轨与Y轴滑台连接，三轴的传动丝杠、导轨滑块、限位开关都做了等比例建模还原，能够直观呈现设备的运动逻辑。该机型属于作者规划的桌面数控系列中的木白蚊款，同系列涵盖不同加工幅面、不同功能定位的数控雕刻、激光切割设备，建模时统一了铝型材的选型标准与连接规范，保证同系列设备的零部件通用性，降低实际制作时的配件采购与组装难度，模型完整呈现了铝型材搭建中小型数控雕刻机的成熟结构方案，可作为同类设备设计、DIY组装的三维参考依据。
