迈克尔STORZ项目精密数控雕刻机结构设计

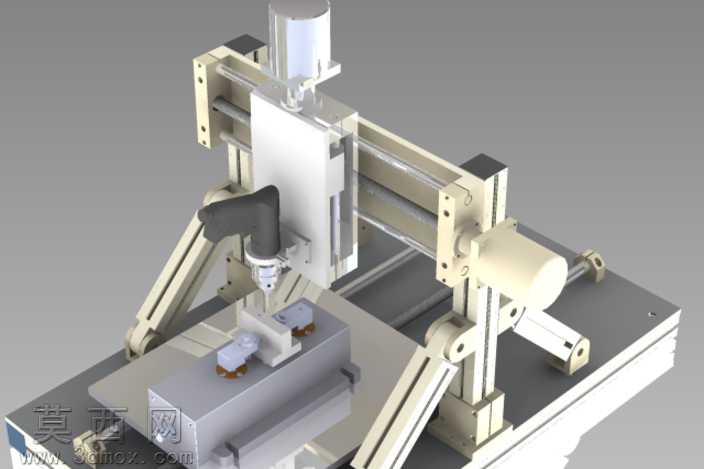

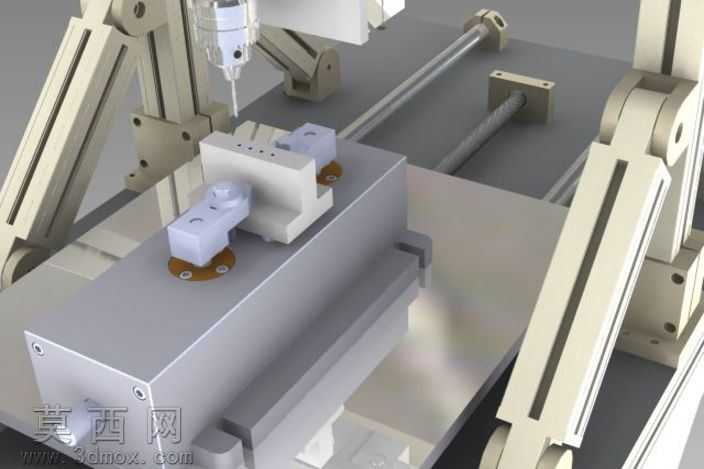

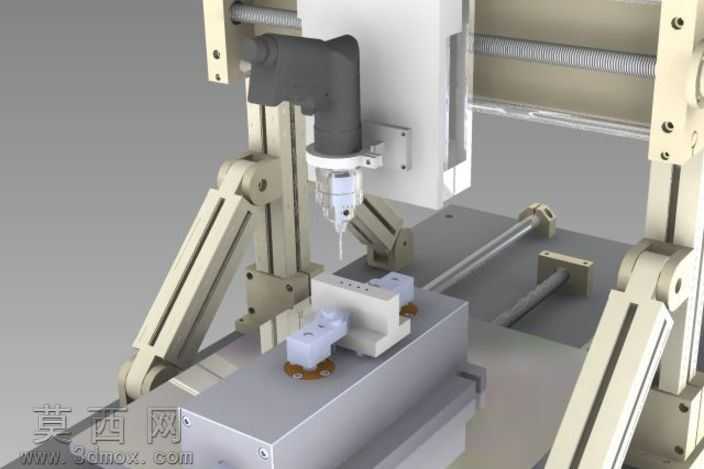

本作品为面向精密加工场景的数控雕刻机三维建模设计，依托三维建模软件完成全参数化结构搭建，完整还原设备各功能模块的装配关系与运动逻辑。建模过程中首先从整体功能框架出发，将设备拆解为龙门支撑框架、直线传动模组、主轴加工单元、工件装夹平台四大核心模块，各模块间通过标准装配约束完成定位，确保后续运动仿真过程中各部件的运动行程、配合间隙完全符合实际加工的物理参数。材质渲染阶段针对不同部件的实际加工材质做了区分处理：龙门支撑结构采用阳极氧化磨砂铝合金材质，通过调整材质的粗糙度、金属度参数还原工业铝型材的哑光金属质感，表面做细微的颗粒纹理处理模拟实际加工产生的轻微使用痕迹；直线导轨与传动丝杆采用抛光轴承钢材质，调高材质的反射强度与高光锐度，还原精密传动部件的光滑金属表面；工件装夹夹具采用45号钢材质，表面做发蓝处理的质感表现，夹具定位面做细微的平整度纹理还原工装夹具的加工特征；加工主轴外壳采用工程塑料与金属拼接的材质表现，区分不同功能区域的材质差异。结构设计上重点优化了龙门架的支撑刚性，采用斜向加强筋的三角支撑结构，降低高速加工过程中主轴震颤对加工精度的影响；传动模组采用滚珠丝杆配合线性导轨的组合方案，建模时还原了丝杆的导程参数、导轨滑块的安装定位尺寸，确保X/Y/Z三个轴向的运动行程匹配精密小件加工的作业范围；工件装夹平台采用模块化夹具设计，可根据不同加工工件的外形调整夹块位置，适配多品类小零件的雕刻加工作业。设计过程中充分考量了设备的装配工艺性，各连接部位的螺栓孔、定位销孔均按照标准机械设计参数预留，不存在装配干涉问题，整体模型可直接用于后续的工程图导出、加工工艺编制以及运动仿真验证，能够为同类小型精密数控雕刻设备的设计研发提供完整的三维结构参考。
