杜卡迪摩托车升高后脚踏总成结构设计

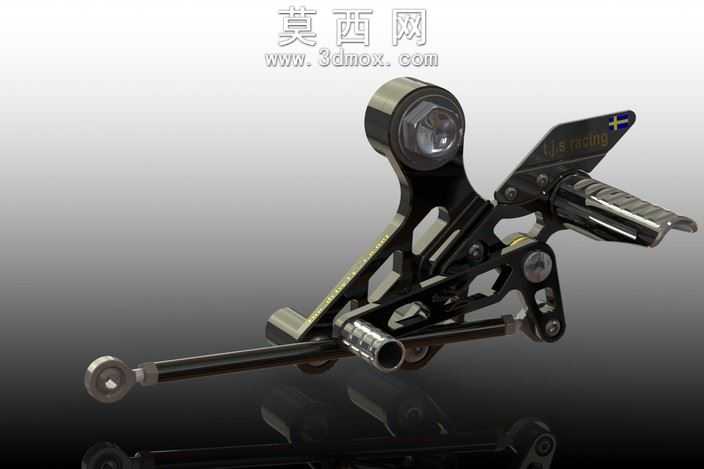

大排量摩托车改装升高脚踏的核心痛点，从来不是外观够不够战斗，而是原厂脚踏位置在激烈驾驶时无法给腿部提供足够支撑，过弯磨脚踏的时机过早，同时脚踏连杆与车架连接位的应力集中问题，很容易在高频颠簸或者重刹时出现连接位形变甚至断裂的隐患。这款适配杜卡迪怪物1100的升高后脚踏总成，在结构设计阶段就把加工适配的逻辑贯穿到每一处细节，没有为了追求视觉上的极致镂空去牺牲结构强度，每一处铣削让位都对应着实际的装配间隙或者受力分散需求。脚踏主体的安装基座采用分体式叠层结构，连接孔位的同轴度公差控制在0.02mm以内，既保证了与原厂车架安装位的直接适配，不需要额外打磨或者焊接转接码，也让脚踏档位杆、刹车拉杆的活动行程不会因为安装偏差出现卡滞。你能看到脚踏表面的防滑齿不是均匀排布的，前半部分齿距更密、凸起高度更低，对应前脚掌日常放置的位置，不会因为长时间骑行硌脚，后半部分齿高更高、间距更大，在雨天或者鞋底沾有泥沙时也能提供足够的摩擦力，避免踩滑出现操作失误。连接拉杆的杆端采用鱼眼轴承结构，轴承外圈与拉杆本体的配合位做了台阶限位，压装时不需要额外涂胶就能保证足够的拉脱强度，同时鱼眼轴承的自润滑衬套选用了聚四氟乙烯复合材质，不需要定期打油维护，也不会在低温环境下出现转动卡滞的问题。脚踏的折叠回弹结构没有采用常见的扭簧外置设计，而是把弹簧藏在了脚踏转轴的内部，既避免了飞石击打导致弹簧变形失效，也让整体外观更简洁利落，转轴的阻尼经过反复调试，脚踏折叠时不会出现松旷异响，回弹到位后也没有多余的旷量。刹车踏板的臂长做了15mm的缩短处理，对应升高后的脚踏位置，让刹车时的脚踝角度保持在最自然的发力区间，不需要刻意勾脚或者绷脚就能精准控制刹车力度，踏板末端的防滑头采用可更换设计，磨损后只需要拧下一颗固定螺丝就能替换，不需要更换整个踏板臂。所有棱角位置都做了R1.5的倒角处理，既避免了加工后锋利的边角割手，也能减少应力集中，在发生侧滑摩擦时，倒角位置不会因为尖锐棱角出现应力崩裂，能更好地分散撞击力。表面处理采用硬质阳极氧化加局部激光雕刻标识，氧化层厚度控制在12微米以上，日常骑行遇到的泥水、砂石冲刷都不会轻易出现掉漆或者腐蚀，雕刻的标识深度刚好在0.1mm，不会因为氧化层覆盖看不清，也不会因为雕刻过深影响结构强度。
