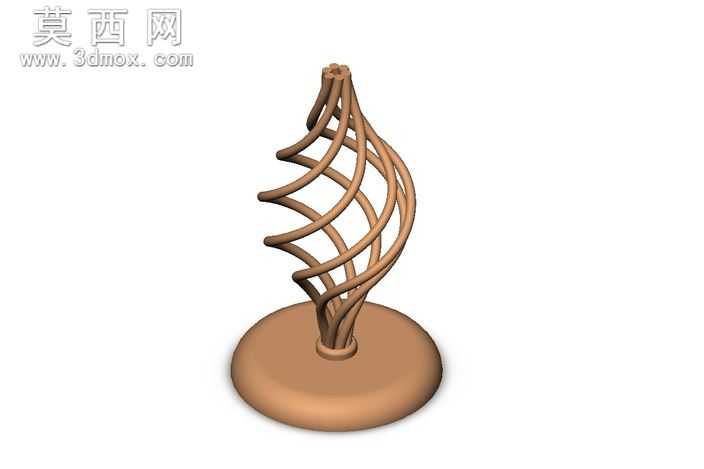

螺旋镂空艺术装饰摆件结构设计

曲面设计视角下，这类螺旋镂空装饰件最容易出现的问题是曲面曲率突变导致的加工断刀、打印层纹突兀，以及多股螺旋条交汇位置的壁厚不均。从曲面连续性来看，每一根螺旋肋条都采用G2连续的曲率过渡，从底座衔接位置的较厚截面，顺着螺旋上升的轨迹逐步收窄，到顶部收束位置再平滑汇拢，全程没有出现曲率拐点的硬棱，不管是采用FDM3D打印还是树脂翻模，都不会因为截面骤变产生应力集中的开裂点。底座与螺旋肋的衔接位置做了内嵌式的圆角过渡，没有直接垂直拼接，避免了加工时的接刀痕，也让摆件放置在桌面时的受力能均匀分散到底座整个平面，不会因为肋条的支撑点过于集中导致底座翘边。多股螺旋条之间的镂空间隙经过反复校验，最小间隙控制在3mm以上，不管是铣削加工还是打印脱模，都不会出现刀具卡滞或者支撑残留难以清理的问题，螺旋条的扭转角度经过调整，每一圈的扭转升程都保持均匀的渐变，不会出现局部间隙过窄藏灰、或者局部过疏破坏整体流线感的问题。顶部汇拢的位置没有做尖锐的收头，而是采用小圆角平滑收束，既避免了尖锐边角的磕碰风险，也让整个造型的视觉重心更稳，不会出现头重脚轻的观感。曲面的法线方向全程统一，没有出现反向面片，渲染时不会出现局部发黑的破面问题，实际加工时也不会因为法线混乱导致的刀路计算错误。肋条的截面采用类椭圆的渐变截面，朝向外侧的曲面弧度更饱满，内侧的弧度稍缓，既保证了视觉上的圆润质感，也让每一根肋条的结构强度足够，哪怕用PLA材质打印，日常拿取挪动也不会出现肋条弯折断裂的问题。底座的底面做了0.2mm的内凹微弧，放置在光滑桌面时不会因为底面完全贴合产生真空吸附，挪动时不会刮花桌面漆面，也能抵消轻微的桌面不平整带来的晃动。螺旋肋的扭转轨迹没有采用单一的等距螺旋线，而是在中段位置做了微小的外扩弧度，让整个造型的轮廓呈现类似纺锤形的饱满曲线，比直上直下的螺旋造型更有张力，光影投射在曲面上时，会顺着螺旋走向形成连续的明暗渐变，不会出现局部光影断裂的违和感。
