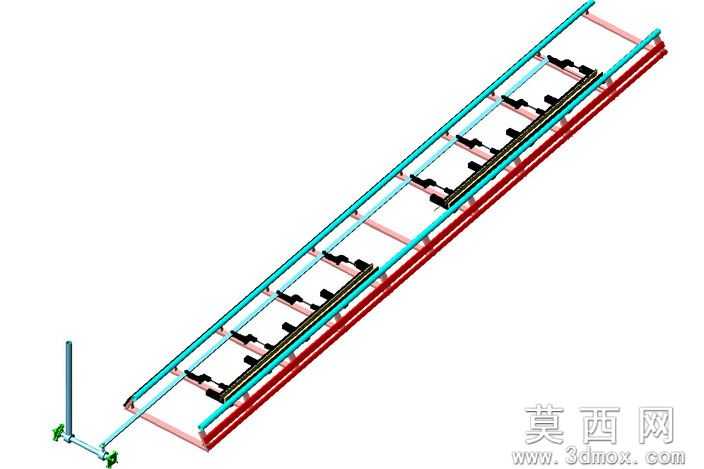

儿童游乐迷你穿梭轨道支撑结构设计

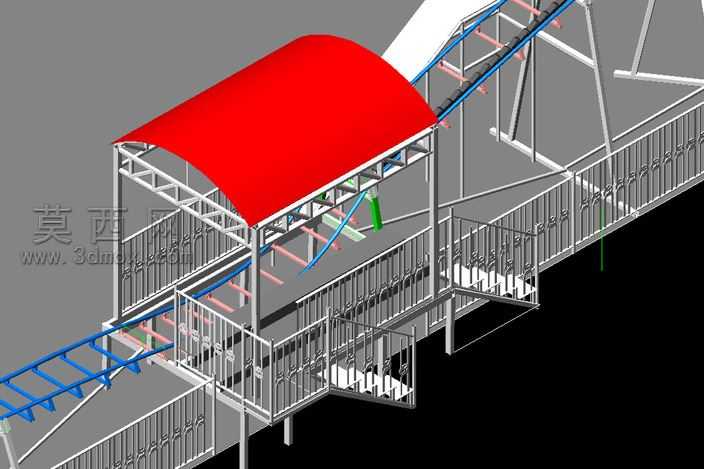

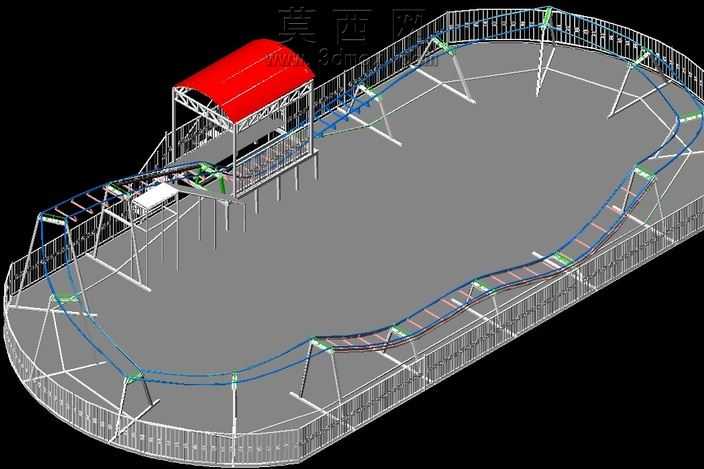

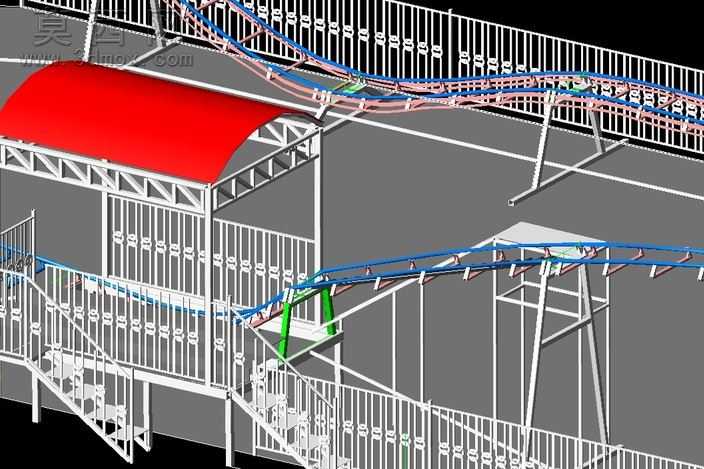

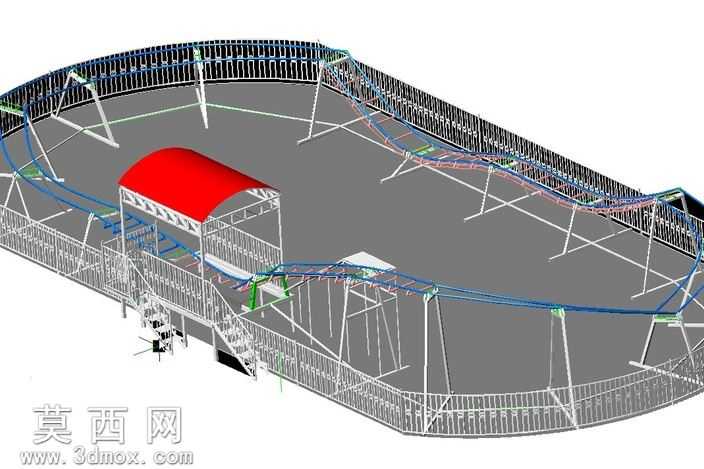

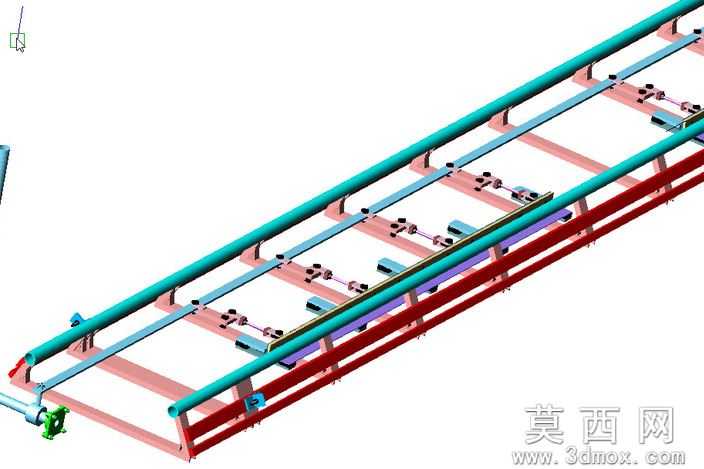

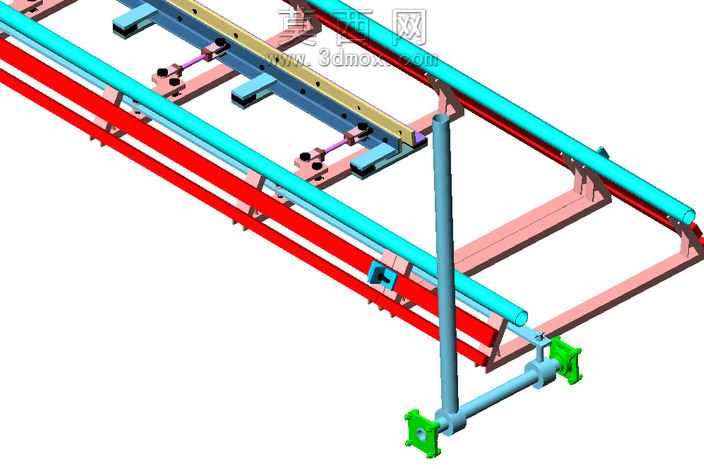

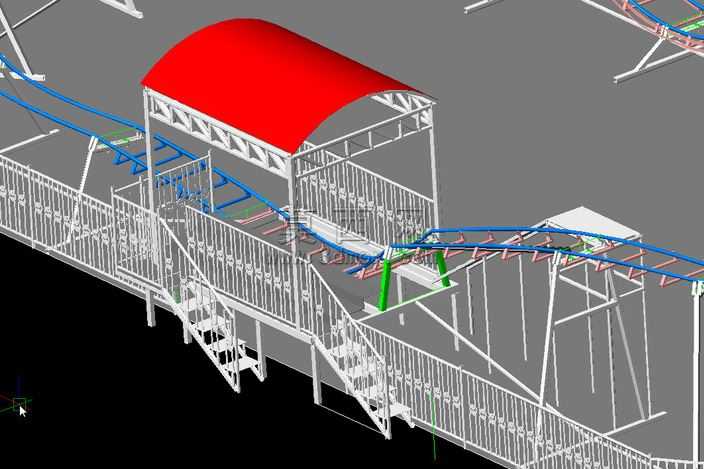

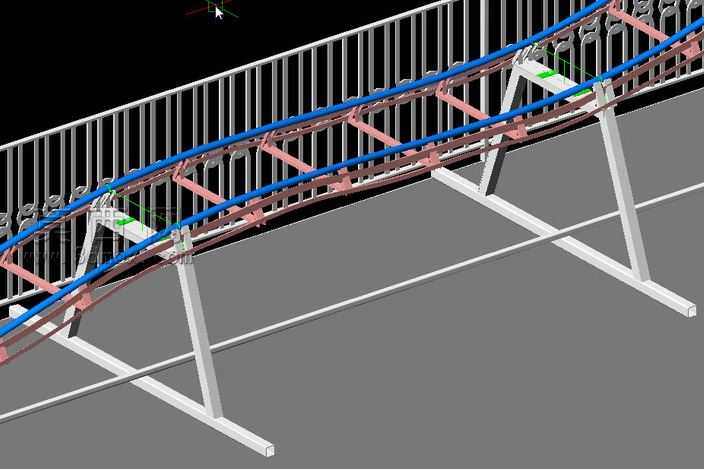

户外儿童游乐轨道的落地安装，最容易被忽略的是支撑结构与轨道曲率的匹配误差，很多现场安装出现的轨道卡顿、接缝错位，根源都在前期结构设计阶段没有预留足够的形变补偿空间。这套儿童迷你穿梭的轨道支撑设计，没有采用常规的等距立柱排布逻辑，而是顺着轨道的起伏曲率动态调整支撑脚的跨距，在轨道曲率半径最小的弯段，支撑立柱的间距压缩到平直段的三分之二，同时在每段轨道的对接位置下方，额外增设了带微调腰型孔的横向承托梁，不用在现场扩孔就能完成±5mm的位置校准，能抵消地面铺装不平整带来的安装偏差。轨道侧的防护栏采用竖杆直连轨道侧边梁的结构，没有额外加设横向转接件，既减少了焊接工作量，也避免了转接位置长期受震动出现的焊缝开裂问题，竖杆的间距严格控制在85mm以内，刚好能防止儿童肢体探出，同时不会因为杆件过密增加不必要的风阻。轨道本身的双轨平行度公差在设计阶段就做了分段约束，每段2米长的轨道段，双轨间距偏差不超过0.2mm，相邻轨道段的接缝处做了1:20的导向斜口，小车轮组经过接缝时不会出现明显的颠簸跳动。支撑脚的底部没有做固定的焊接底板，而是预留了膨胀螺栓安装的长圆孔，安装时可以顺着轨道走向微调位置，就算后期地面出现轻微沉降，也能松开螺栓重新调整轨道水平度，不用整体拆解结构。轨道下方的斜向撑杆采用了不对称排布，在轨道上坡段的撑杆偏向受力反方向倾斜，抵消小车爬坡时带来的纵向推力，下坡段的撑杆则加密排布，分散小车俯冲时带来的瞬时冲击力，所有杆件的连接位置都做了圆弧过渡，没有尖锐的棱角突出，避免儿童在周边跑动时磕碰受伤。整套结构没有采用复杂的异形构件，所有支撑型材都可以用常规方管、角料裁切焊接完成，不需要开模定制非标件，加工时只要按照分段的尺寸编号裁切，现场就能快速拼装，不用依赖大型吊装设备，很适合小型游乐场、商场中庭的快速落地安装。
