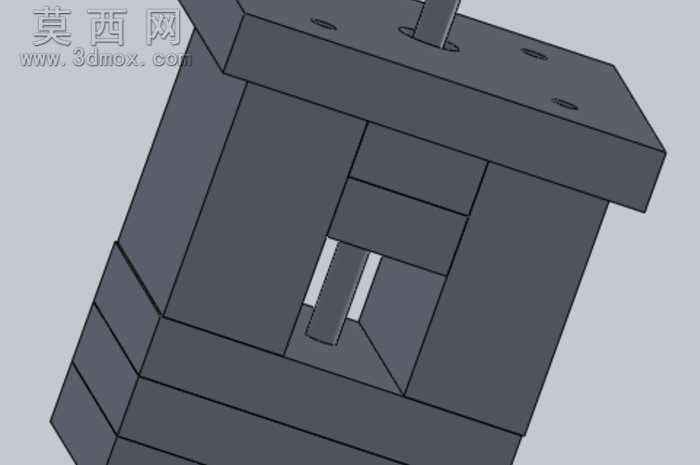

小型侧抽芯式注塑成型模具结构

小尺寸注塑件的模具设计最容易踩进抽芯卡滞的坑，不少新手做这类带内侧凹的小型塑件模具时，总把抽芯滑块的行程留得过于冗余，反倒让模架整体尺寸被不必要地拉大，既浪费模坯料，还会让小吨位注塑机的装模尺寸卡限。这套模具的抽芯结构走的是紧凑化路线，斜导柱的倾斜角度卡在18度，既不会因为角度太小导致抽芯行程不够、脱模时刮伤塑件内侧壁，也不会因为角度过大让斜导柱承受过大的侧向弯折力，长期量产下不容易出现导柱变形、抽芯卡顿的问题。

模架的叠层排布没有用多余的承板，定模板直接和进料板贴合，减少了一层模板的加工公差累积，合模时的分型面贴合度更容易管控，不会因为多层板的平行度误差导致飞边溢出。你看抽芯滑块的导向槽是直接开在动模板的本体上，没有额外加装独立的导向压条，对于这种尺寸偏小、抽芯力不大的结构来说，一体铣出的导向槽刚性比拼接压条好很多，长期反复开合模的过程中，不会出现压条螺丝松动、滑块偏移的问题，日常维护也少了很多拧螺丝校准的麻烦。

顶出结构藏在动模的镶件缝隙里，没有用整块的顶针板，而是用两根细小的顶杆直接对准塑件的加强筋位置，顶出力刚好落在塑件刚性最好的区域，不会把软质塑胶件顶出白印甚至顶穿。冷却水道的排布贴着成型腔的外壁走，距离型腔壁的厚度刚好留了8毫米，既保证冷却效率，让塑件成型周期能压到15秒以内，也不会因为水道离型腔太近导致钻孔时钻穿型腔、出现漏水的问题。

很多人做小型模具总喜欢往复杂了做，加一堆冗余的定位、锁模结构，反倒把小模具的优势磨没了。这套结构把所有功能都集成在模架本体上，没有多余的外挂零件，加工时只需要一次装夹就能完成模板上大部分槽位、孔位的铣削，减少了多次装夹带来的位置度误差，钳工配模的时候也不用反复修磨各个拼接零件的配合面，整套模具的加工周期能比常规同规格结构缩短近三分之一。试模的时候也能发现，抽芯动作的行程刚好够把内侧凹完全脱出，没有多余的空行程，开合模的动作连贯性很好，不会出现抽芯和顶出动作干涉的情况，哪怕是用最小吨位的立式注塑机也能稳定生产，适配小批量微型塑件的生产需求完全够用。
