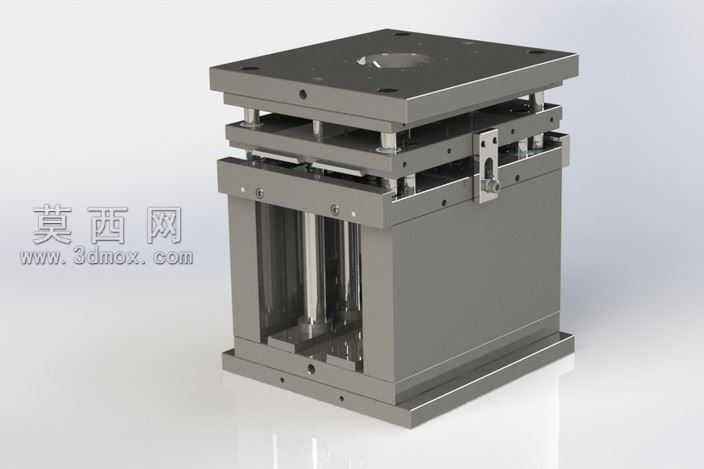

多层叠合式精密注塑模架结构设计

车间里常碰到模架合模错位导致的塑件飞边、顶出偏斜卡模问题，这套模架在导柱布局上做了针对性的公差适配，四根主导柱沿模架四角非对称排布，避开了传统正四等分布局下容易出现的装配反向错装隐患，导柱与导套的配合段特意做了分段公差设计，入口段做1度的导入锥面，装配时不用反复对位就能顺滑滑入，中段配合公差控制在H7/h6的间隙范围，既保证合模时的定位精度，又不会因为加工时的细微同轴度误差出现卡滞。叠层模板之间的定位销没有采用常规的通销设计，而是在每两块模板的贴合面单独做短定位销，单块模板拆卸维护时不用整串拔出销钉，不会影响其余模板的装配位置精度，维修换件后复装的对位误差能控制在0.02mm以内。模架侧面的锁模扣做了嵌入式安装，锁扣的咬合面做了淬硬处理，合模承压时不会因为长期反复开合出现咬合面塌陷，锁扣的调节螺钉预留了0.5mm的微调余量，长期使用出现磨损后不用更换整套锁扣，拧动调节螺钉就能补偿磨损间隙，延长模架整体使用寿命。顶出板的滑动导套做了自带油槽的设计，油槽沿导套内壁做螺旋排布，连续生产时润滑油能顺着螺旋槽均匀覆盖导柱表面，不用频繁停机加油润滑，避免顶出板长期干磨出现拉毛卡顿。上下模座的安装孔做了沉台设计，注塑机台的固定螺栓拧入后螺栓头完全沉入沉台内，不会突出模座表面，模座贴紧机台固定板时能完全贴合，不会因为螺栓头突出导致模架装夹倾斜，减少生产时的模架晃动偏移。模板之间的避空槽做了圆角过渡，没有尖锐的直角清角，加工时铣刀走到转角处不用降速慢走，能提升模板的加工效率，同时也能减少热处理时转角处的应力集中，避免模板长期受合模压力出现转角开裂的问题。这套模架的所有连接螺钉都做了等深沉孔设计，螺钉拧入后深度统一，装配时不用反复核对螺钉长度，不会出现螺钉过长顶穿模板、过短锁不紧模板的装配失误，适配车间里批量快速装模的作业需求，减少装模时的准备时间。
