不同规格隧道式成型模具组三维结构

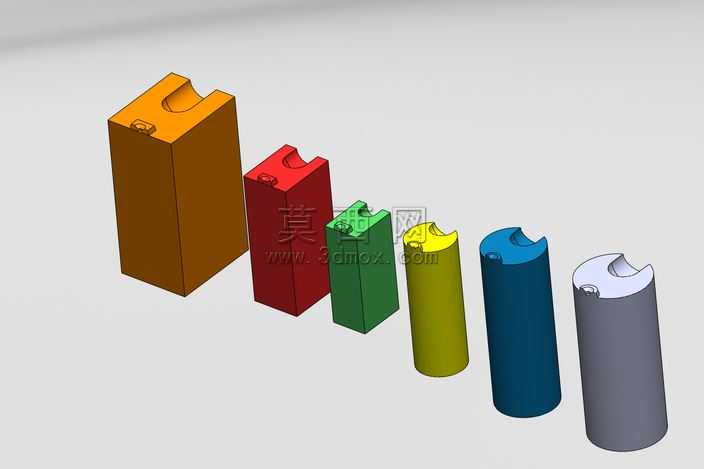

本套模具组采用三维参数化建模方式完成整体设计，建模过程中严格遵循注塑模具的设计规范，对每一组模具体的分型面、型腔轮廓、定位结构都做了精准的参数化约束，确保不同规格的模具体之间既保持统一的顶部隧道式成型特征，又能适配不同尺寸的产品成型需求。渲染阶段采用哑光实体材质搭配柔和的环境光效，对六款不同尺寸、不同截面形态的模具体分别赋予差异化的纯色材质，从左至右依次为棕橙色长方体模、红色长方体模、绿色长方体模、黄绿色圆柱体模、深蓝色圆柱体模、浅灰色圆柱体模，通过色彩区分可以直观展现不同规格模具体的外形差异，同时清晰呈现每款模具顶部的弧形隧道型腔结构，以及模具侧面的小型定位卡扣细节。结构设计上，整套模具组分为长方体模系和圆柱体模系两大类别，长方体系模具适配方形截面的带弧形槽产品成型，圆柱体系模具适配圆形截面的带弧形槽产品成型，每款模具的主体结构都包含模身主体、顶部成型型腔、侧部定位锁扣三个核心部分，型腔的弧形曲面做了顺滑的曲率过渡处理，避免成型过程中出现应力集中的问题，定位锁扣的位置统一设置在模身侧上方，保证合模时的定位精度。设计思路围绕系列化成型需求展开，针对同类型不同尺寸的带隧道弧形特征的产品，开发统一结构逻辑、差异化尺寸参数的模具组，既可以满足小批量多规格的生产需求，又能降低模具的开发与维护成本，建模时对所有配合面都做了公差预留设计，确保实际加工装配时的适配性，每一处棱边都做了微小的倒角处理，既避免加工过程中的锐边伤人问题，也能减少模具使用过程中的磕碰损伤，提升模具的整体使用寿命。
