电机驱动离心风机装配结构三维设计

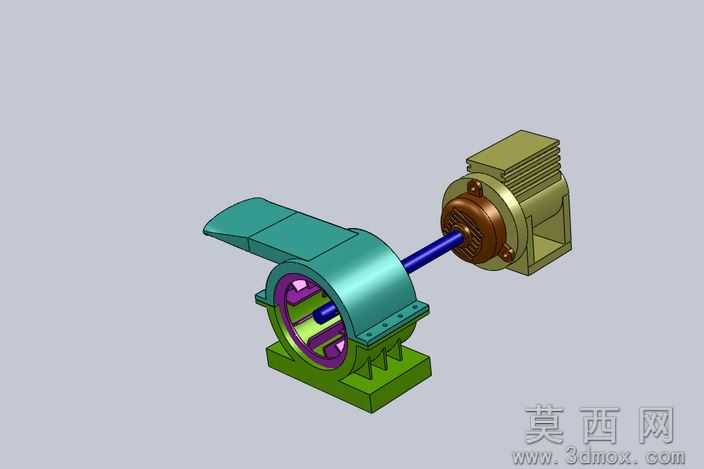

本模型采用三维参数化建模方式完成电机驱动离心风机的完整装配设计，建模过程中严格遵循机械装配的配合逻辑，对每一个零部件的尺寸公差、装配间隙进行了合理设定，确保整体结构符合实际机械产品的设计规范。渲染阶段采用金属质感与工程塑料质感结合的材质方案，风机蜗壳部分赋予青绿色金属漆材质，模拟工业设备常用的涂装效果，表面添加细微的磨砂质感提升真实度；电机外壳采用橄榄绿铸铁材质，还原电机壳体的铸造肌理，端盖部分使用铜色金属材质，突出端盖的金属加工质感；传动轴采用深蓝色镀铬材质，清晰区分传动部件与其他结构；底座部分使用与蜗壳同色系的涂装材质，保证整体视觉风格统一。结构设计上，模型完整呈现了离心风机的核心组成：蜗壳内部设置离心式风轮，风轮通过卡环与传动轴实现轴向定位，避免运转过程中发生轴向窜动；传动轴一端连接风轮轮毂，另一端与电机输出轴同轴配合，保证动力传递的同轴度要求；电机通过端面法兰与风机蜗壳侧部实现定位连接，连接部位预留合理的密封间隙，可适配实际生产中的密封件安装；风机与电机共用一体式安装底座，底座设置加强筋结构提升整体刚性，底座表面预留安装孔位，可直接用于整机的固定安装。设计思路围绕小型工业通风设备的实际应用场景展开，在保证结构完整性的前提下简化了非核心的细节特征，既保留了风机与电机连接的核心传动、定位结构，又控制了模型的整体复杂度，可用于机械原理教学、设备结构演示、装配工艺模拟等场景，建模过程中所有零部件均采用可编辑的参数化特征创建，使用者可根据实际需求调整风轮直径、电机功率、蜗壳尺寸等参数，快速衍生出不同规格的风机装配方案，各部件的装配约束完全按照实际机械装配流程设置，可直接用于生成爆炸视图、装配动画，直观展示设备的组装顺序与配合关系。
