工业设备接线控制盒与周边连接结构

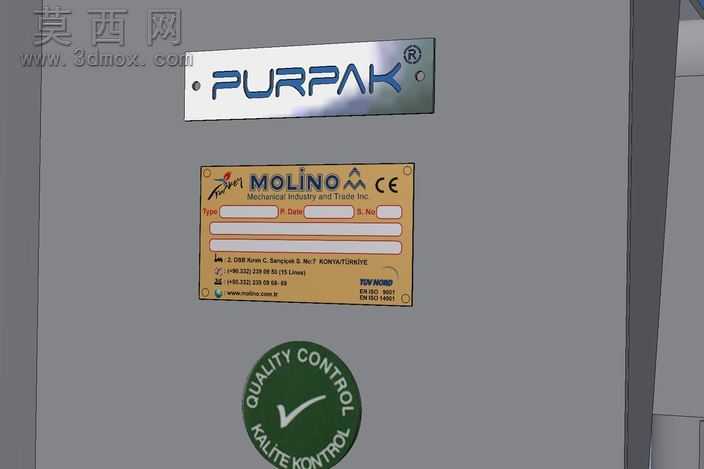

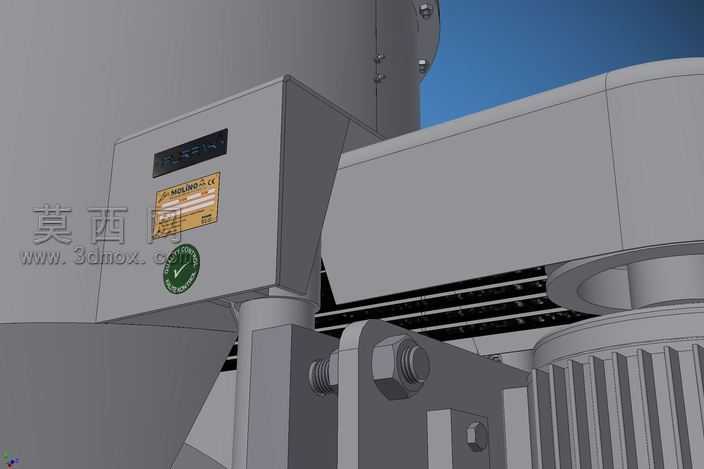

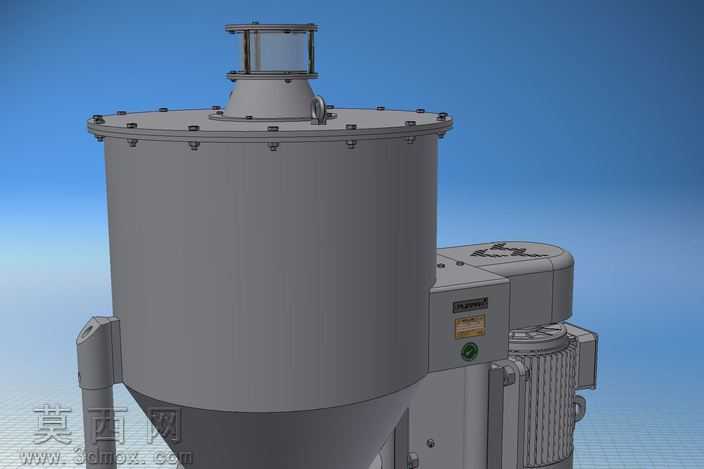

车间现场的接线控制盒常年受油污、粉尘侵蚀，还有设备运行带来的持续振动，很多常规设计的盒体用不到半年就会出现密封失效、接线松脱的问题，甚至会因为盒体边角应力集中出现焊缝开裂的情况。这款结构在做加工适配的时候，特意把盒体的折边圆角从常规的R2调整到R3.5，折弯时不会因为板材拉伸出现边角减薄的问题，后续喷塑的时候圆角位置也不会出现积粉过厚导致装配时密封胶条压合不均的情况。盒盖和盒体的连接位没有采用外露的螺丝设计，而是在盒体内侧预留了内嵌式的压铆螺母柱，螺丝从盒盖外侧沉头孔拧入后，螺帽完全沉入沉孔，后续可以用防尘塞把沉孔封住，完全避免粉尘和油污顺着螺丝缝隙渗入盒体内部，也不会因为设备振动导致螺丝外露部分被磕碰变形无法拆卸。盒体侧面的穿线孔位置特意做了向外凸起的翻边，翻边高度做到了8mm，套上橡胶护线套之后，护线套和翻边的接触面积比常规平孔设计大了近一倍，线缆拉扯的时候护线套不会轻易从孔位脱落，也能避免线缆绝缘层被孔边的毛刺割破。和下方支撑立柱连接的位置，没有采用直接焊接的方式，而是做了带定位止口的转接法兰，法兰和盒体底部用四颗内六角螺丝锁紧，止口的配合公差选了H7/h6，装配时不用反复调整对齐位置，敲入止口后就能保证盒体和立柱的同轴度，后续如果需要更换不同规格的盒体，只需要拧下螺丝就能快速替换，不用切割重新焊接立柱。盒体表面的标识牌安装位做了下沉0.3mm的凹槽，标识牌用背胶粘贴后不会因为外力剐蹭起边，旁边的接地标识位置预留了M4的接地螺柱，螺柱和盒体采用铆接后点焊加固，不会因为多次拆装接地线出现螺柱松脱的情况。盒体内部的走线槽预留了不同宽度的卡槽，可以根据线缆数量选择适配的线卡，不会出现线缆杂乱堆积挤压端子的情况，盒盖内侧的加强筋做了交错排布，既提升了盒盖的抗形变能力，又不会因为加强筋过高顶到内部的接线端子，筋条的边角都做了倒钝处理，装配时不会划伤操作人员的手部。
