多罐体并联水处理管路系统三维设计

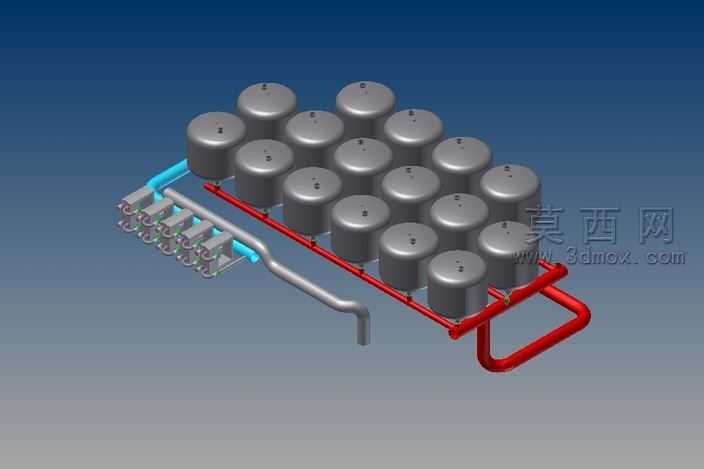

本作品为多罐体并联式水处理管路系统的三维设计模型，采用Autodesk Inventor完成全参数化建模与装配设计，整体建模过程遵循工业管路系统的实际设计规范，完整还原了系统的结构组成与装配逻辑。模型主体包含二十个立式圆柱形承压罐体，罐体采用等间距矩阵式排布，罐体顶部设置标准圆形端盖，端盖与罐体主体通过法兰结构实现密封连接，建模时对罐体壁厚、端盖密封槽、连接法兰的螺栓孔位都做了精准的参数化定义，可直接用于后续的工程图导出与生产参考。管路系统分为主供液管路、分支连接管路与输出汇流管路三个部分，其中红色主供液管路采用矩形环通式布局，沿罐体阵列的外侧铺设，通过等间距分支短管与每个罐体的底部接口相连，建模时严格按照管路设计的曲率规范设置弯管半径，避免流体输送过程中出现过大的局部阻力；蓝色管路为前端输入管路，连接至左侧的阀组控制单元，阀组单元集成了多个独立控制阀件，每个阀件对应一个罐体的支路控制，可实现单罐体的独立通断调节，阀组的手柄、阀体、密封件都做了独立的零件建模，装配时严格按照实际装配关系添加同轴、面重合等约束，完整还原阀组的装配层级。输出端设置了大曲率弯管与U型汇流管路，将所有罐体处理后的流体汇集输出，管路与罐体的连接部位都添加了标准管接头模型，还原实际安装的密封连接结构。材质渲染方面，罐体采用哑光金属银灰色材质模拟不锈钢承压罐体的质感，红色管路采用亮面红色烤漆金属材质区分供液管路，蓝色管路采用亮面蓝色工程塑料材质区分输入管路，阀组采用灰铸铁哑光材质搭配亮银色金属操作手柄，背景采用渐变深蓝色工业渲染背景，通过光影调整突出管路与罐体的结构层次，清晰展示各部件的连接关系与空间布局。设计思路上采用模块化阵列设计思路，先完成单个罐体与对应支路的子装配设计，再通过矩形阵列命令完成多罐体的快速排布，后续可通过修改阵列参数快速调整罐体数量与排布间距，适配不同处理量级的使用需求，管路布局采用最短路径原则减少管路长度，同时预留足够的安装操作空间，方便后期的设备维护与部件更换，整体模型装配完整无干涉，结构逻辑清晰，可作为水处理设备、流体过滤系统的设计参考模型使用。
