端子类五金件冲压成型压模三维结构

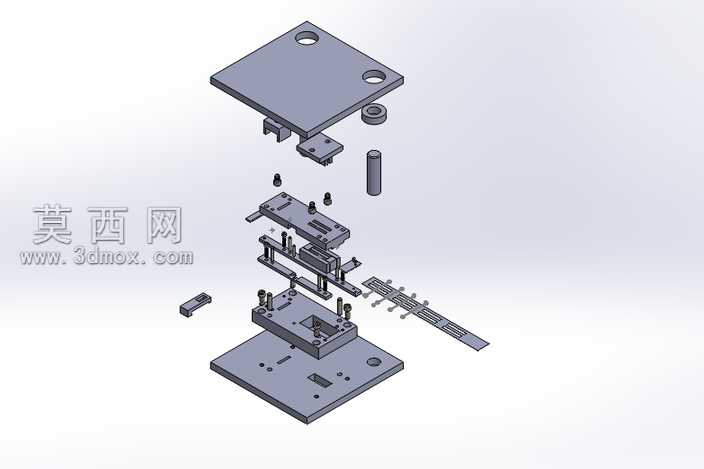

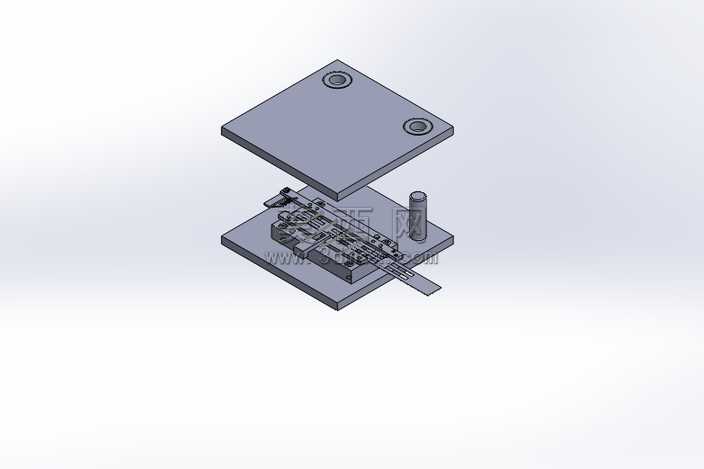

本模型为端子类五金件冲压成型压模的完整装配结构，采用三维建模软件完成全参数化设计，所有零部件均按照实际冲压模具的设计规范进行1:1比例构建，完整还原了压模从模架到成型镶件、定位组件、导向部件、卸料结构的全部装配关系。建模过程中严格遵循冲压模具的设计逻辑，首先确定上下模座的基础尺寸，模座采用平板式结构设计，上下模座对应位置开设导柱安装孔，保证合模过程的运动精度；随后依次构建凸模固定板、凹模固定板、卸料板等核心板件，各板件之间通过定位销实现精准定位，通过内六角螺丝完成锁紧固定，所有紧固件的安装位置、尺寸规格均符合五金冲压模具的通用设计标准。模型中包含完整的导向组件，导柱与导套采用间隙配合设计，可保证上下模合模时的对位精度，避免凸凹模发生啃模损伤；成型部分针对长条状端子五金件的结构特点，设计了对应的冲裁、折弯成型镶块，镶块与固定板采用挂台固定方式，便于后期模具维护时的镶件更换；卸料结构采用弹性卸料设计，配套的弹簧、卸料螺钉位置排布合理，可保证冲压完成后工件与凸模顺利分离，避免工件卡滞在模腔内部。渲染阶段采用金属质感材质对所有模具钢零部件进行材质赋予，模座、板件呈现哑光合金钢质感，导柱导套等运动部件赋予光亮镀铬材质，紧固件采用发黑处理的金属材质，通过不同材质的区分清晰展现各零部件的功能属性；爆炸视图的呈现方式将所有零部件沿合模方向分层排布，可直观观察到每一个零件的装配位置与配合关系，清晰展现压模的分层装配逻辑。设计过程中充分考虑了冲压生产的实际需求，在上下模座对应位置开设了模架安装槽，可直接适配常规冲床的安装接口，流料通道的设计与端子料带的送进方向匹配，可实现连续冲压作业的送料需求，定位挡块的位置可根据料带的实际宽度进行微调，保证料带送进过程中的位置精度，避免成型位置出现偏差。
