纺织带端部冲孔冲压工装结构设计

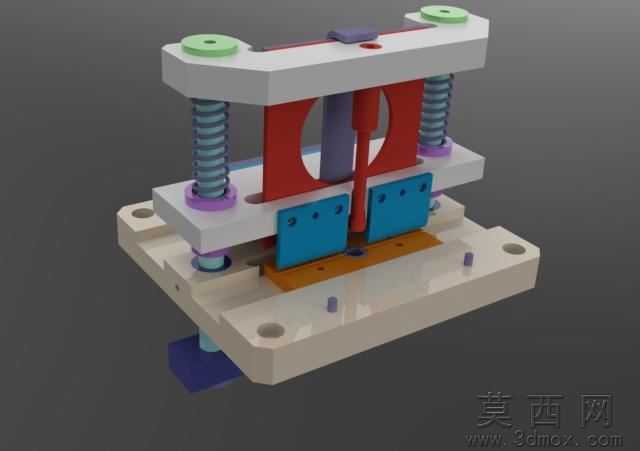

本模型为纺织带端部冲孔加工专用冲压工装，采用三维建模软件完成全参数化结构设计，整体为典型的冷冲压模架布局，通过分层式结构设计实现纺织带端部的精准冲孔作业。建模过程中严格遵循冲压工装的设计规范，对模架各部件进行独立参数化建模，上模座采用轻量化板式结构，顶部设置对称布置的模柄安装位与缓冲垫，搭配两根对称分布的导柱导套组件实现上下模的精准导向，导柱外侧套设复位弹簧，保障冲压完成后上模可自动回弹复位，弹簧两端设置紫色限位垫圈，避免弹簧伸缩过程中出现偏移磨损。上模核心工作部件为红色冲孔凸模固定座，中间安装垂直布置的冲孔冲头，冲头采用高硬度耐磨材质设计，刃口做圆弧过渡处理，避免冲切纺织带时出现带料拉丝、毛边问题。下模部分设置米白色下模座，表面开设定位销孔用于工装整体在冲压设备上的固定安装，下模中部设置橙色凹模垫板，垫板上开设与冲头精准对位的冲孔漏料孔，两侧对称布置蓝色带料定位块，可根据纺织带的宽度调整定位块间距，保障送料过程中带料位置精准，不会出现冲孔偏移问题。渲染阶段针对不同部件的材质特性赋予对应材质效果，模座部分赋予哑光工程塑料与钢材质感，弹簧部件赋予金属镀锌质感，冲头与凹模部件赋予高硬度合金钢材的亮面金属质感，定位块赋予蓝色工程塑料质感，通过光影渲染清晰展现各部件的装配关系与层级结构。设计过程中充分考虑纺织带这类柔性带材的冲切特性，在凸模与凹模之间预留合理的冲切间隙，同时在上下模合模位置设置柔性压料结构，冲切前先将纺织带压紧固定，避免冲切过程中带料移位导致冲孔尺寸不合格、切口不整齐的问题，整体结构紧凑，导向精度高，复位动作顺畅，可适配不同宽度规格纺织带的端部冲孔加工需求，有效提升纺织带端部加工的效率与成品一致性。
