轻量化仿生结构工业机器人手臂设计

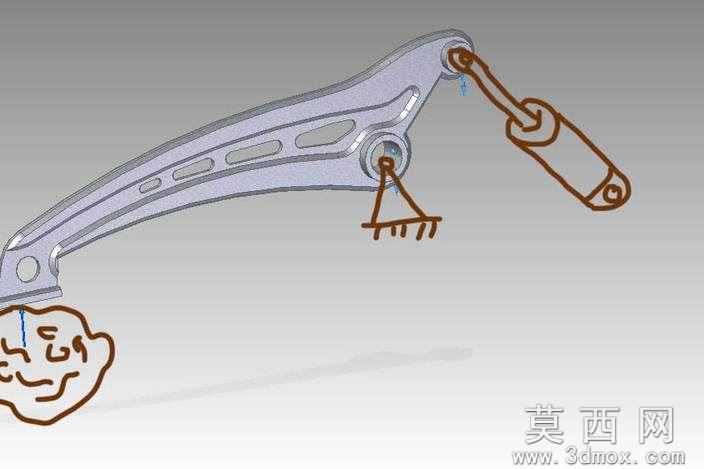

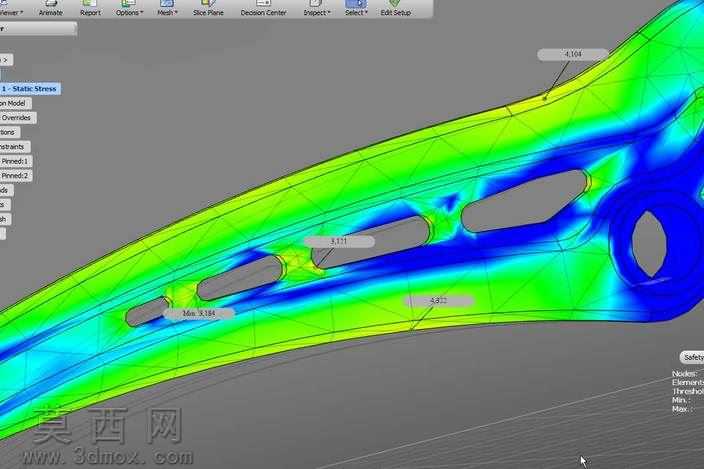

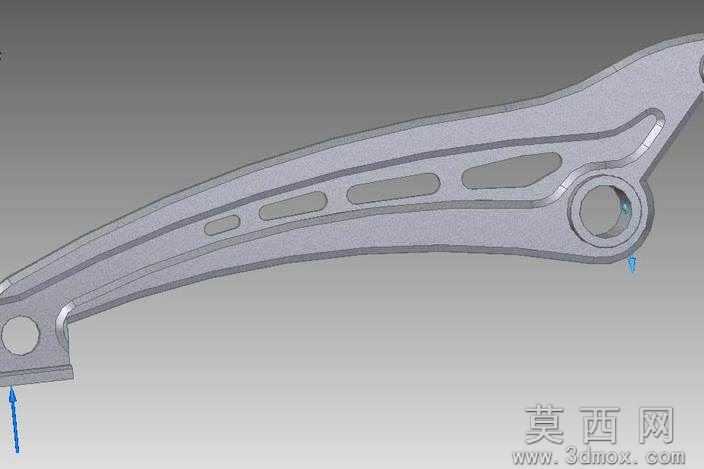

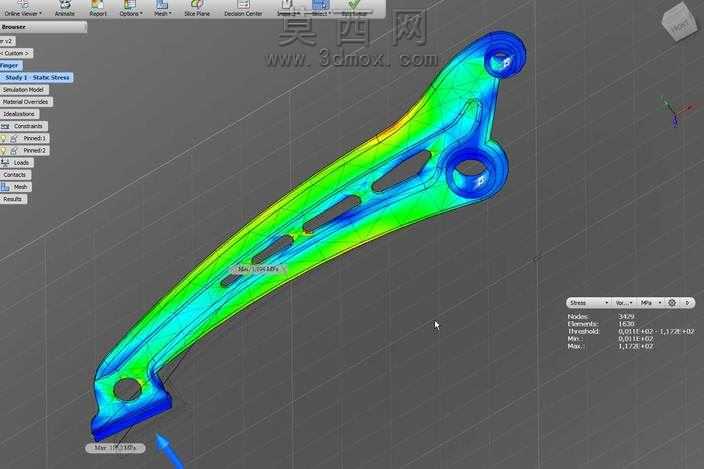

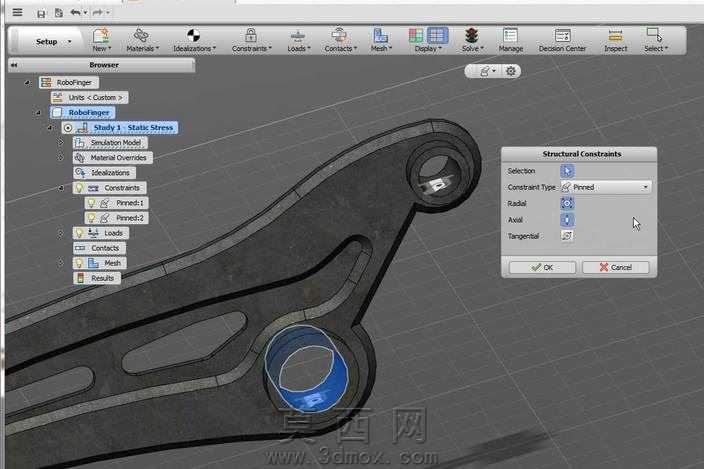

本作品为工业机器人手臂构件的三维设计成果，建模阶段采用参数化特征建模逻辑，先通过草绘勾勒手臂整体的流线型外轮廓，结合机器人作业时的运动包络范围确定臂体的总长度与两端铰接孔的中心距，确保臂体在运动过程中不会与周边关节、驱动组件产生运动干涉。建模过程中对臂体的截面做了渐变式处理，从两端铰接位置的厚实承力结构向臂身中部平缓过渡，在保证整体刚度的前提下尽可能削减非必要的实体材料。为实现轻量化设计目标，臂身沿长度方向开设了多组不同尺寸的长圆形减重孔，减重孔的边缘全部做了圆角过渡处理，避免应力集中问题的出现，同时在臂体的上下边缘设计了凸起的加强筋结构，筋条与臂身主体采用一体化建模，保证载荷传递的连续性。材质设置上选用了高强度铸造铝合金作为模拟材质，渲染时调整了金属材质的粗糙度与反射参数，还原出铸铝件经喷砂处理后的细腻哑光金属质感，同时在铰接孔位置单独赋予了耐磨轴承钢的材质属性，区分不同功能区域的材质差异。结构设计阶段参考了仿生学的力学逻辑，模拟鸟类翼骨的承力布局优化臂身的筋条走向，通过有限元分析结果反复调整减重孔的位置与大小，确保在102MPa的工作应力下臂体的变形量控制在允许范围内，整体重量控制在35.7公斤，兼顾了结构强度与轻量化的需求。臂体两端的铰接孔严格按照标准关节轴承的安装尺寸设计，孔内预留了卡簧槽与密封件的安装位置，方便后续装配与维护，臂身表面预留了走线槽与传感器安装位，可适配不同规格的驱动管线与检测元件的安装需求。渲染阶段采用了工作室均匀布光方案，多角度展示臂体的曲面过渡与结构细节，通过剖切视角的辅助展示，清晰呈现内部加强筋的布局逻辑，让观看者能够直观理解该手臂构件的设计思路与结构优势，整个设计过程充分平衡了机械性能、加工工艺性与轻量化需求，可直接用于工业机器人的原型开发与结构验证。
