优化款工业机器人夹持臂结构设计

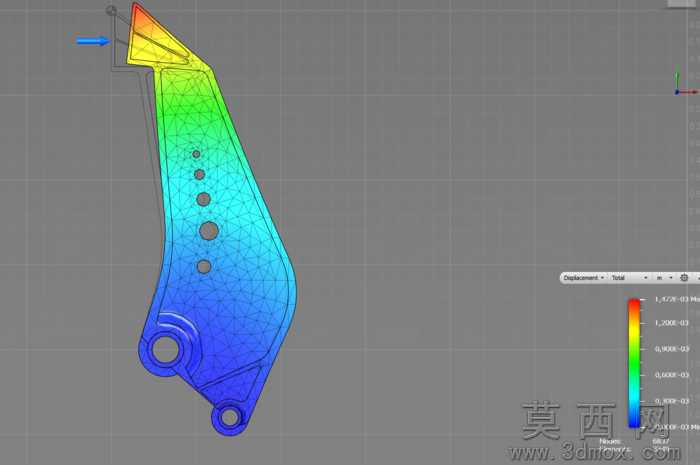

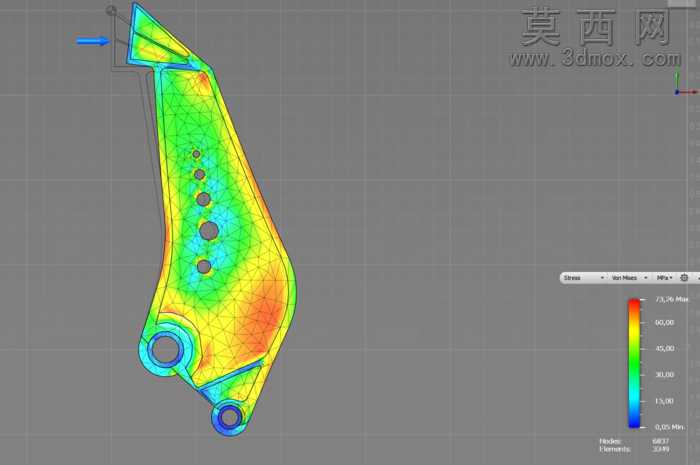

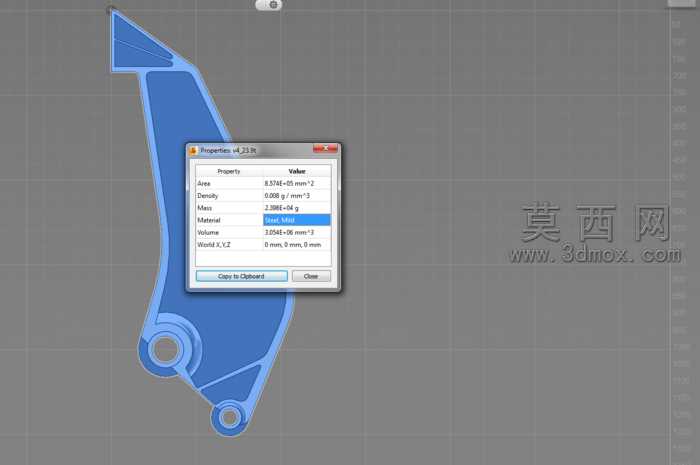

本作品为优化迭代后的重载型机器人夹持臂三维设计方案，建模阶段采用自顶向下的设计逻辑，先完成整体受力框架的基准搭建，再逐步拆分各连接位、安装位的细节特征，全程严格把控各曲面的过渡连续性与安装孔位的同轴度公差，确保模型可直接对接后续的工程出图与生产加工环节。渲染阶段采用哑光硬质合金材质模拟臂体主体，搭配金属磨砂质感的连接销轴，在场景中添加柔和的漫反射环境光，搭配底部弱反射承托面，清晰呈现臂体的轮廓线条与结构层次，同时通过明暗对比突出臂身减重孔的排布逻辑，让整体视觉效果既贴合工业零部件的真实质感，又能清晰展示结构设计细节。材质设定上，臂体主体选用高强度合金钢对应的材质参数，调整表面粗糙度与金属反光度，还原经过表面发黑处理的工业零件外观，连接转动副位置添加轻微的金属光泽与磨损质感，模拟实际装配使用后的真实状态，各安装孔位做倒角处理，避免锐边结构带来的应力集中问题。结构设计层面，该夹持臂针对原有roboarm方案做了针对性优化，整体采用流线型变截面设计，从根部连接端到末端夹持端逐步收窄，在保证整体结构刚度的前提下，通过臂身规律排布的大小不一的圆形减重孔，在不削弱关键受力路径强度的基础上有效降低整体自重，最终实现23.9公斤的自重控制目标，适配重载搬运场景的负载与自重平衡需求。臂体根部设置双销轴铰接位，可匹配机器人腕部的转动驱动结构，保证夹持作业时的转动稳定性，末端预留标准工装安装接口，可快速适配不同类型的夹持末端执行器，整体受力路径经过反复校核，将作业时的载荷均匀分散到臂体整体框架上，避免局部应力集中导致的结构变形问题。设计思路上，摒弃了传统夹持臂等截面的笨重设计，通过有限元受力分析结果调整臂身的厚度分布，在受力较大的根部铰接区域做局部加厚处理，在受力较小的臂身中部区域通过减重孔去除冗余材料，兼顾结构强度与轻量化需求，同时优化了臂体的外形轮廓，避免作业过程中与周边设备产生运动干涉，各连接位的公差配合严格按照工业机器人装配标准设定，保证后续实物装配的互换性与传动精度。
