车辆轮轴支撑组装结构三维设计

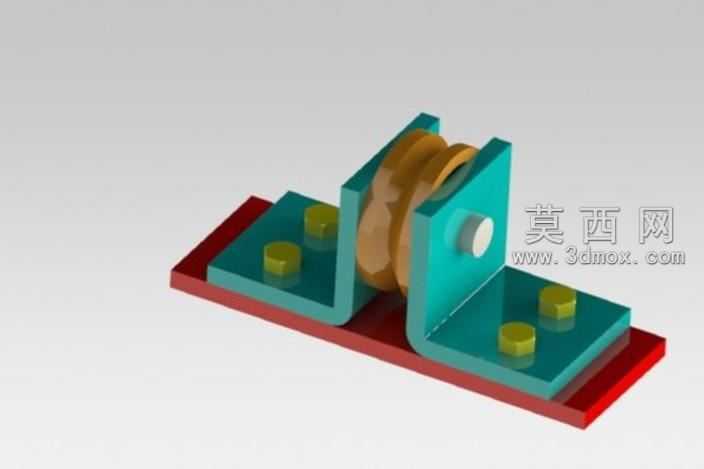

本作品采用SolidWorks完成全参数化三维建模，整体围绕车辆轮轴支撑组装的功能需求展开设计，建模过程严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸参数进行关联约束，确保装配过程无干涉、结构逻辑符合实际机械运行要求。渲染阶段采用实体材质分层赋予方案，底部安装基板设置为哑光红色金属材质，模拟实际车辆安装基座的防锈涂装质感；两侧L型支撑立板采用青绿色哑光工程塑料材质，还原轻量化支撑构件的材质表现；中间滚轮组件采用棕褐色耐磨尼龙材质搭配金属质感销轴，销轴端面设置白色哑光封盖，清晰区分不同功能部件的材质属性，渲染时添加柔和环境光与定向补光，突出各部件的轮廓边界与装配层次，让整体结构的装配关系一目了然。结构设计上，整体采用对称式L型折弯支撑座结构，支撑座底板预留四个圆柱形安装凸台，用于通过紧固件将整个支撑组件固定在车辆安装基座上，保证安装定位的精准性与连接强度；两侧立板同轴开设销轴安装孔，用于穿设轮轴实现滚轮的转动支撑，滚轮与立板之间预留合理的转动间隙，避免转动过程中出现摩擦卡滞问题。设计过程中重点考虑了轮轴运转的散热需求，将支撑座的部分结构作为热量传导载体，把轴承运转过程中产生的热量通过支撑座传导至安装基座，扩大散热接触面积，相比传统单一轴承受热结构，能够有效降低轴承长时间运转的温升，提升组件的使用寿命与运行稳定性。建模时对所有装配配合关系进行了校验，包括销轴与立板孔的间隙配合、滚轮与销轴的转动配合、支撑座与安装基板的贴合定位，每一处配合都设置了对应的装配约束，确保模型可以直接用于后续的工程图导出、装配模拟以及结构受力分析，整体结构紧凑，安装定位便捷，兼顾了支撑功能、转动功能与散热功能的整合，符合车辆轮端支撑组件的实际使用需求。
