双导柱导向冲压工装夹具结构设计

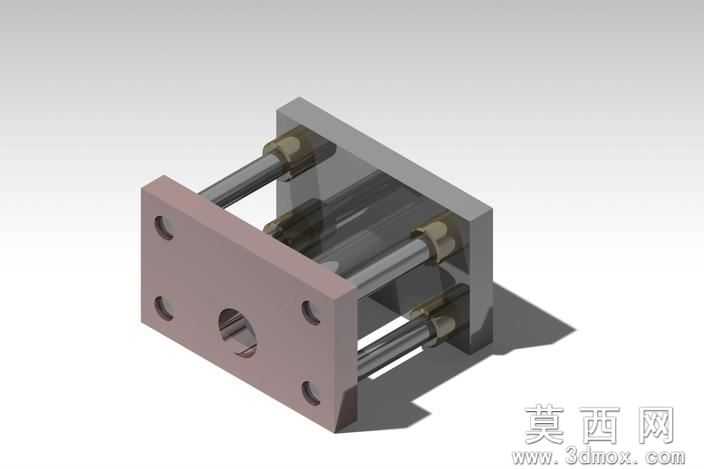

本模型为冲压工序配套的双导柱导向工装结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工装配公差规范，对各部件的配合间隙、安装定位尺寸做了精准约束，保证模型可直接导出工程图用于生产加工参考。模型整体采用前后双安装板搭配四根平行导柱的布局结构，前安装板为受力工作端，板面开设中心冲压过孔与四个周向安装沉孔，用于固定冲压执行端模具，安装板边缘做了倒角处理，既去除加工锐边保证装配安全，也优化了整体视觉质感。四根导柱采用对称分布设计，两端分别与前后安装板通过锁紧螺母固定，导柱与安装板的配合段采用高精度间隙配合约束，模拟实际工况中导套滑动的顺畅度，保证冲压过程中工作端的运动同轴度，避免冲压过程中出现偏载啃模的问题。后安装板为设备固定端，板面做了加厚处理，用于将整套工装安装在压力机滑块或工作台面，承受冲压过程中的反向冲击力。材质渲染方面，前安装板赋予了玫瑰金色金属喷漆材质，模拟实际生产中45号钢表面喷塑处理的外观效果，导柱赋予抛光不锈钢材质，还原导柱表面高精度磨削后的金属光泽，后安装板赋予半透明磨砂工程塑料材质，既可以清晰展示内部导柱的排布结构，也区分了不同功能部件的材质差异。设计思路上，该工装优先保证冲压运动的导向精度，通过对称分布的导柱结构抵消冲压过程中的侧向力，结构简单紧凑，装配难度低，可适配不同规格的小型冲压模具，广泛应用于小吨位液压压力机、气动压力机以及机械压力机的冲压工序中，可完成薄板冲孔、压印、浅拉伸等常见冲压加工动作，模型各部件均为可编辑参数化特征，使用者可根据实际冲压行程、安装尺寸需求快速修改对应参数，适配不同的设备安装要求。
