机用台虎钳精密结构三维设计作品

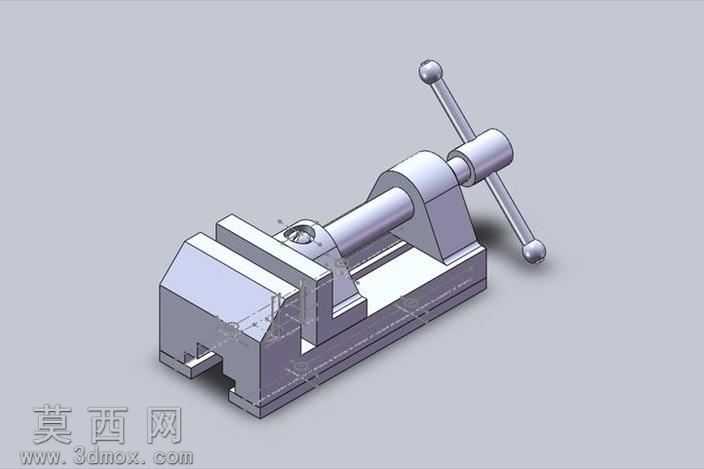

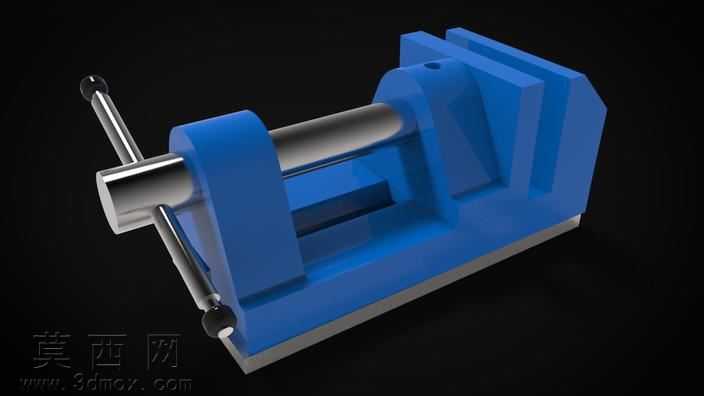

本作品为机用台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，采用SolidWorks完成全零件建模与虚拟装配，完整还原了台虎钳从固定钳身、活动钳身、丝杠传动副、钳口板到摇动手柄的全部结构细节。建模阶段首先以固定钳身作为基础基准件，通过拉伸、切除、倒角、圆角等基础特征构建钳身的主体轮廓，精准还原钳身底部用于机床工作台装夹的定位槽结构，对钳身内部与丝杠配合的轴孔、与活动钳身配合的导向导轨面做了公差适配的特征处理，确保后续装配的干涉检查零报错。活动钳身建模时重点处理了与固定钳身导轨的滑动配合面，通过等距实体、曲面切除等命令保证滑动间隙的合理性，同时对钳口板安装的沉头孔位置做了精准定位，还原可拆卸式淬硬钳口板的防滑齿纹结构，齿纹采用线性阵列特征完成，齿距、齿深参数完全匹配工业台虎钳的实际防滑设计标准。丝杠传动副作为台虎钳的核心动力传递结构，建模时采用螺旋线扫描切除完成梯形传动螺纹的构建，还原丝杠端部与固定钳身配合的轴肩、挡圈槽结构，以及与摇动手柄配合的通孔特征，摇动手柄采用圆钢折弯的等效建模方式，两端的防滑球头采用旋转凸台特征完成，手柄与丝杠的配合采用同轴心配合锁定，还原实际操作时手柄带动丝杠旋转的运动逻辑。材质与渲染阶段，针对台虎钳的实际用材做了材质区分：固定钳身与活动钳身采用球墨铸铁材质，调整材质的粗糙度、漫反射参数还原铸铁件哑光深灰的表面质感；丝杠、手柄采用中碳钢调质材质，添加轻微的金属反光效果模拟机加工后的金属表面；钳口板采用淬硬工具钢材质，适当调高材质硬度对应的反光参数，区分钳口与钳身的材质差异。装配阶段严格按照实际装配流程添加配合关系：固定钳身设置为固定基准件，活动钳身添加导轨面的滑动配合与丝杠的螺旋配合，钳口板分别与固定、活动钳身添加重合配合与螺丝孔的同轴心配合，丝杠与固定钳身添加旋转配合，手柄与丝杠添加同轴心配合与轴向定位配合，完成装配后进行全局干涉检查，确认所有运动部件无结构干涉，可实现活动钳身沿导轨的平稳开合，完整模拟台虎钳夹紧工件的运动过程。设计过程中充分考虑了台虎钳作为钳工通用工装的实用性，对钳身的加强筋结构做了优化还原，保证钳身夹紧时的结构刚度，对丝杠的传动行程做了参数化约束，可通过修改全局参数快速调整虎钳的最大开口尺寸，适配不同规格工件的装夹需求，整体模型结构完整，特征参数清晰，可直接用于工装设计参考、机械原理教学演示以及后续的工程图导出加工。
