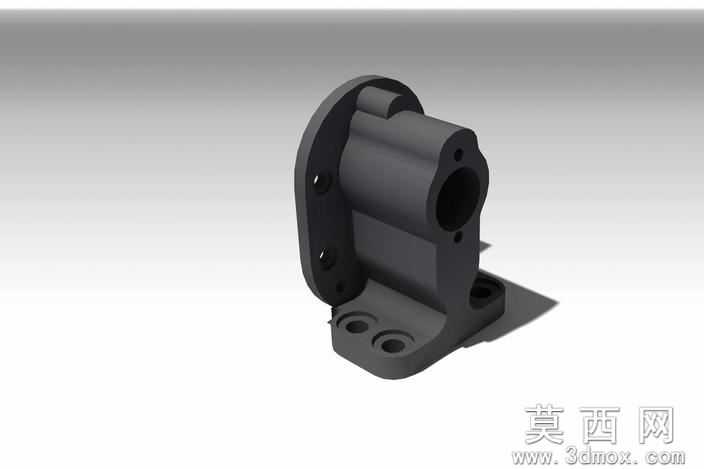

齿轮泵泵体结构三维设计模型

本作品为齿轮泵泵体的三维参数化设计模型，建模过程严格遵循齿轮泵的工作原理与装配约束要求，首先通过草图绘制勾勒泵体的整体轮廓，分别完成法兰安装端面、主体容腔、底部安装支座三个核心部分的二维轮廓定义，再通过拉伸、切除、倒角、圆角等基础特征操作构建基础实体结构。建模过程中重点把控各特征的尺寸精度，主动轴与从动轴的安装孔位同轴度公差严格匹配齿轮组件的装配要求，法兰端面的连接螺纹孔采用圆周阵列方式排布，保证与端盖连接时的密封压紧力均匀分布，底部安装支座的两个固定沉孔位置经过尺寸校核，可适配常规的齿轮泵安装工位。材质渲染阶段采用哑光铸铁材质效果，还原工业用齿轮泵泵体的真实材质质感，对安装孔边缘、法兰棱边添加了符合实际加工工艺的圆角与倒角特征，避免模型出现尖锐棱角不符合生产实际的问题。结构设计上，泵体内部的齿轮容腔采用渐开线轮廓适配设计，保证齿轮装入后齿顶与腔体内壁的间隙符合液压泵的容积效率要求，侧面的进出油口通道做了平滑过渡处理，减少液压油流动过程中的阻力损失，同时在泵体的加强筋位置做了厚度优化，既保证泵体在额定工作压力下的结构强度，又尽可能控制泵体的整体重量，避免不必要的材料浪费。建模过程中同步完成了各装配基准面的定义，可直接与齿轮、端盖、轴套、密封件等配套零部件完成虚拟装配，验证整体结构的干涉情况，模型的特征树保留完整的参数化建模步骤，可根据不同的排量、工作压力参数调整对应尺寸，快速生成不同规格的齿轮泵泵体方案，可用于液压系统设计的方案展示、虚拟装配验证以及加工工艺参考。
