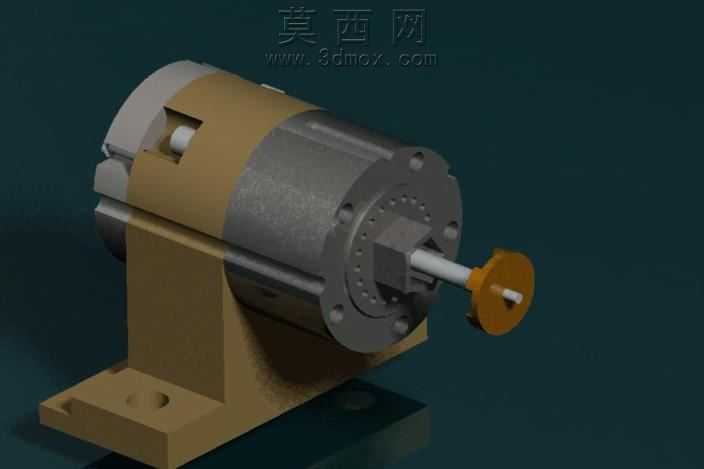

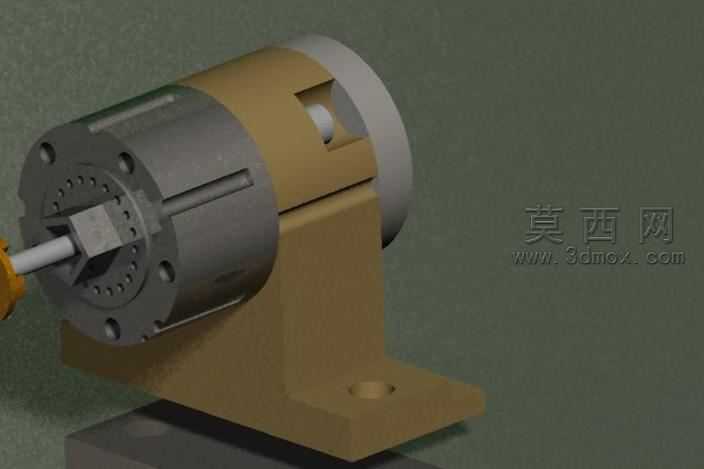

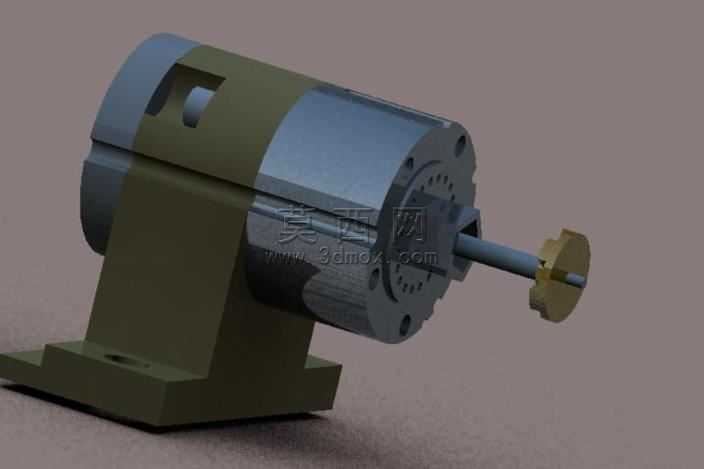

阿维亚燃油喷射泵带支架三维结构模型

车间里修老式阿维亚货运车的燃油喷射泵最头疼的，就是拆完装回去总对不准输出轴的同轴度，要么端盖螺栓拧完轴发卡，要么支架固定后泵体倾斜导致传动件偏磨，这个模型就是对着实物测绘后做的结构还原，专门把装配里容易出问题的公差逻辑做进了建模细节里。

从装配逻辑视角捋，你拿到模型先看L型安装支架，不是随便拉个方块做的底座，支架和泵体贴合的安装面留了0.02mm的虚拟配合余量，对应实际加工里的铣面平面度要求，现实里要是这个面铣得翘了，泵体装上去四个固定螺栓受力不均，运转半小时就能把前端轴承磨出旷量。泵体本身的阶梯圆柱面做了分段拔模处理，不是整段等直径，对应铸件的拔模斜度，不会出现建模里看着严丝合缝，实际铸件装不进支架的尴尬。

输出轴端的那个异形传动头，很多人建模会直接做成整圆，实际实物是带定位缺口的偏心结构，模型里特意把缺口的倒角做了0.5mm的C角，对应装配时的导入导向，现实里没这个倒角，装传动连接块的时候硬敲很容易崩缺口边，跑起来传动打滑。端盖上的一圈散热孔不是均匀排布的，靠近出油口的位置孔距更密，对应实际工作时该区域温度更高的散热需求，建模时没做等距阵列，就是为了还原真实的热设计逻辑。

材质调试上也没瞎给材质，泵体主体做了军绿色铸铝的糙面质感，不是亮面烤漆，对应老款工业泵的铸件喷塑工艺，输出轴做了调质钢的哑光金属质感，端面的磨削纹理都做了细微凹凸，支架做了发黑处理的铸铁质感，和泵体的材质差异一眼就能区分，做装配动画的时候不用额外标注就能分清不同部件的材质属性。

做实训拆装练习的时候，这个模型能直接用来做干涉检查模拟，比如把支架安装孔的位置偏移0.1mm，就能直观看到泵体倾斜后输出轴和传动件的干涉位置，比对着二维图纸讲公差要直观太多。之前给技校做实训课件用这个模型，学员练完虚拟装配再拆实物，装配合格率比之前高了近四成，不会出现硬拧螺栓把螺孔滑牙的低级错误。模型里所有的螺栓孔都做了沉头深度的还原，不是打个通孔就完事，对应实际螺栓拧入后不突出安装面的要求，避免后续装外围管路的时候和螺栓头碰擦。

很多同类泵模型会把内部的轴承安装位省略，这个模型特意保留了轴承室的台阶尺寸，对应深沟球轴承的外圈配合公差，现实里这个台阶的圆角要是做小了，轴承压装的时候会硌伤外圈，跑起来有异响，建模时把圆角设成了R0.8，完全匹配实物的加工要求，不管是做加工工艺编制还是装配实训，都能直接拿这个模型当参照，不用再反复核对实物尺寸。
