金属板材弯曲机机架结构三维设计

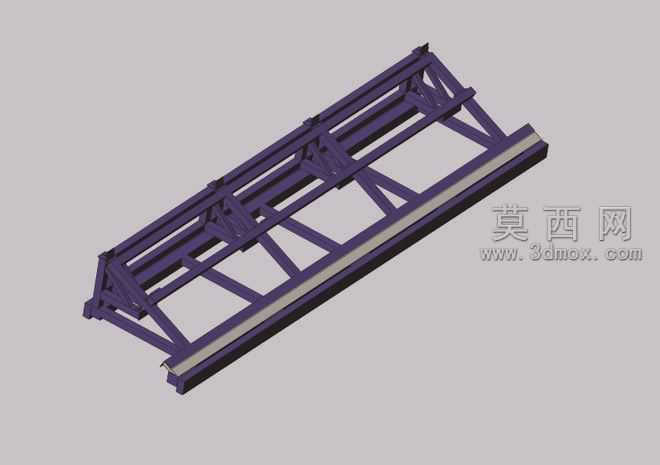

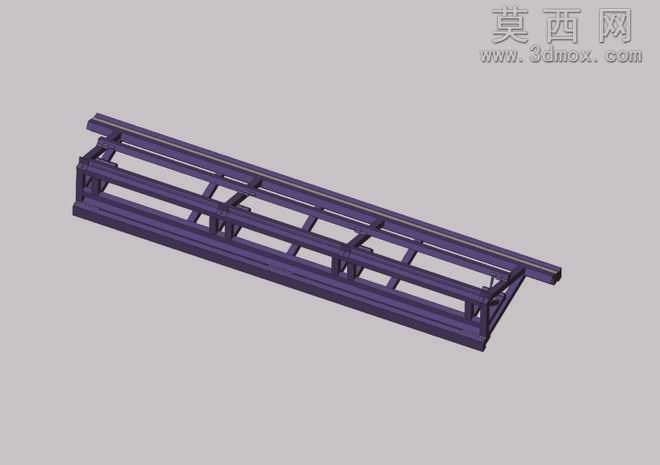

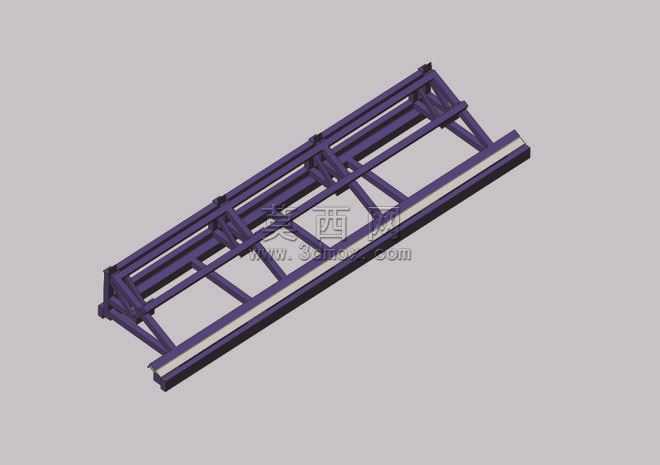

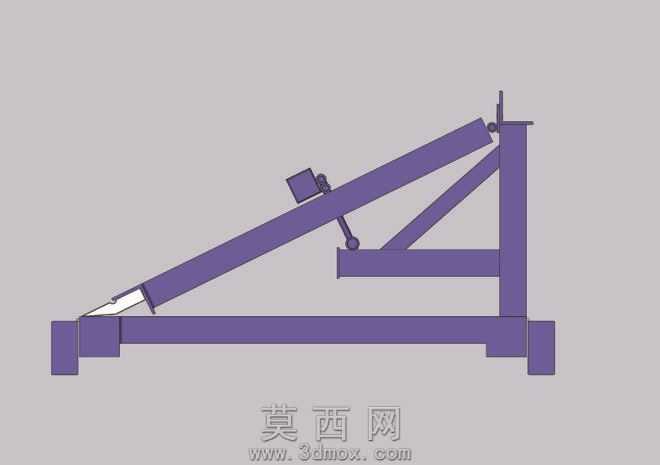

本模型为金属板材弯曲机的主体机架结构，采用SolidWorks软件进行全参数化三维建模，整体以等边角钢、矩形钢管作为核心搭建型材，通过焊接装配的逻辑完成结构排布设计。建模过程中首先确定机架的整体长宽高基准尺寸，以设备加工幅面、待弯曲板材的最大进给长度为核心依据，搭建纵向主承力梁与横向连接肋的排布框架，每一处型材的交接位置都预留了合理的焊接坡口装配间隙，还原真实钣金焊接设备的生产工艺逻辑。材质设置上，主体框架统一赋予深紫色金属防锈漆材质，模拟工业设备出厂时的漆面质感，型材边缘做了微小的圆角钝化处理，避免三维模型出现尖锐棱角失真的问题，同时在机架下部的长向工作边位置，设置了银白色的金属平直导轨面，作为板材进给的基准承托面，该部位材质设置为高光亮面冷轧钢材质，与主体漆面形成明确的视觉区分，清晰展现设备的功能分区。结构设计上采用了三角形桁架加强结构，在纵向主梁与横向肋之间增设斜向支撑型材，大幅提升机架整体的抗扭、抗弯载荷能力，避免设备长时间压制板材时机架出现形变挠度，影响板材弯曲的加工精度。当前模型呈现的是机架主体的完工状态，尚未安装弯曲压头、传动辊组、动力驱动组件等后续功能部件，整体框架的安装基准面、连接孔位都做了预留设计，可在此基础上继续拓展装配其余功能模块，完整还原整台板材弯曲机的全结构。建模过程严格遵循机械设计的等强度原则，每一处型材的选型都匹配对应位置的受力需求，在保证结构刚性的前提下尽可能减少冗余材料的使用，兼顾设备的制造成本与运行稳定性，整体装配逻辑完全贴合工业级板材加工设备的生产制造标准，可用于设备方案评审、结构优化参考以及相关教学演示场景。
