铝型材框架式数控雕刻机机架结构设计

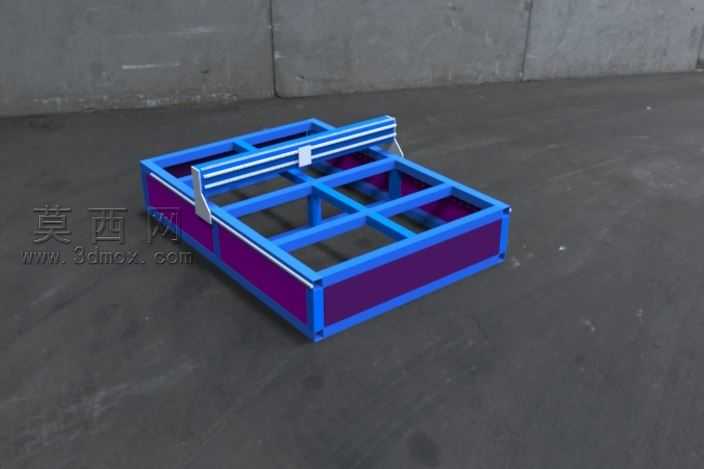

本作品为数控雕刻机（数控路由器）的主机机架三维建模成果，建模过程以工业铝型材搭建逻辑为核心，完整还原了设备承载框架的结构细节。建模阶段首先搭建底部承载基座，采用矩形围合的型材排布逻辑，基座内部设置多道横向与纵向的型材加强梁，将基座内部分隔为多个规整的矩形格腔，有效提升基座整体的抗扭刚度与承重能力，避免设备运行过程中因切削振动产生基座形变。基座外侧的围合区域设置了封板安装位，建模时预留了封板与型材的连接间隙，可适配后期电气元件安装、防护挡板装配的需求。在基座上方搭建横向龙门导轨安装梁，龙门梁采用双平行铝型材拼接的结构形式，通过三角加强筋件与基座侧边的竖向支撑型材牢固连接，建模时精准还原了加强筋的安装角度与连接位，保证龙门结构的侧向稳定性，为后续X轴导轨、滑动溜板的安装提供平整且刚性充足的基准面。材质渲染阶段，框架主体的铝型材部分赋予亮蓝色阳极氧化金属材质，还原工业铝型材的表面质感，基座侧面的封板赋予深紫色哑光板材材质，模拟设备常用的钣金防护板视觉效果，地面场景赋予深灰色哑光水泥材质，通过柔和的环境光影渲染，清晰呈现框架各部分的结构层次与连接关系。设计过程中充分考虑数控设备的刚性需求，所有型材连接节点均预留了标准角件的安装位置，框架各边的平行度、垂直度在建模时做了公差约束，既保证机架组装后的形位精度满足数控加工的运行要求，也兼顾了铝型材框架组装便捷、改装灵活的优势，整体结构简洁规整，受力路径清晰，可作为中小型数控雕刻机、数控开料设备的机架设计参考，也可直接用于后续整机的运动部件装配、电气布线布局的三维仿真验证。
