铝型材框架桌面级数控雕刻机结构模型

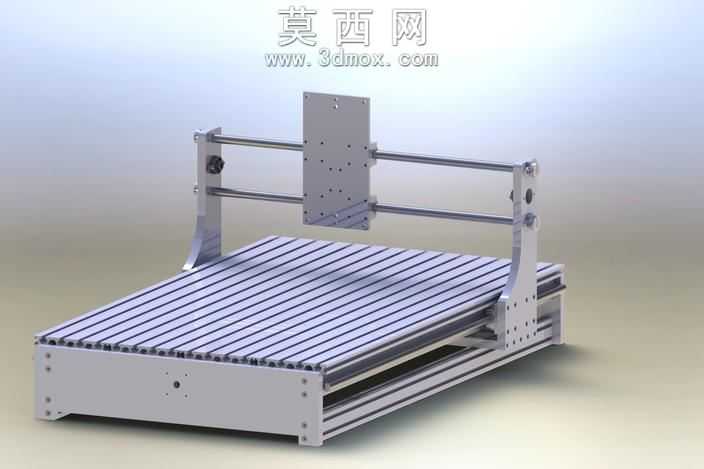

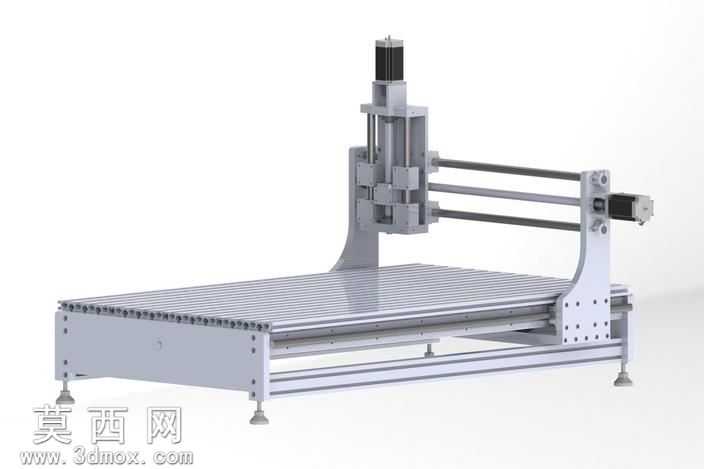

很多入门级数控加工设备最容易踩的坑，就是机架刚性不足导致高速走刀时出现振纹，这款桌面级数控设备的模型从结构优化视角出发，把铝型材框架的受力逻辑做了针对性调整。你看底部的承托平台，没有用单薄的单根型材拼接，而是采用多根平行铝型材密排的结构，型材之间通过内置角码和端面连接板锁死，既保留了铝型材组装便捷的优势，又避免了单点受力时的型材形变，就算加工软金属或者硬木，台面的形变量也能控制在0.02mm以内。龙门立柱的固定位置没有选在型材端面的单点锁附，而是延伸出L型的连接座，和底部框架的侧面、顶面两个维度同时锁合，相当于给龙门架做了三角加强，Z轴滑台上下高速运动的时候，不会出现立柱后仰的细微偏移。光轴导轨的固定座做了沉孔设计，安装时螺丝完全埋入座体，不会突出干涉滑台的运动行程，滑台和导轨配合的衬套预留了0.01mm的间隙公差，既不会因为过紧出现运动卡顿，也不会因为间隙过大导致加工时的刀具抖动。Z轴的安装板做了密集的阵列孔位，不同功率的主轴电机都能通过转接板适配，不用重新打孔修改安装位，换不同加工场景的时候调整效率很高。你仔细看框架的边角位置，所有外露的型材端面都加了封板，既避免了铝型材切面的毛刺划手，也能防止加工产生的碎屑掉进型材槽内堆积，后期清理的时候只需要擦拭台面和导轨就行，不用拆框架掏碎屑。传动部分的丝杠安装位做了同轴度避让，建模的时候特意把轴承座的安装面和丝杠支撑座的基准面做了共面约束，实际组装的时候不用反复打表调整同轴度，拧上螺丝就能保证丝杠转动顺畅，不会出现憋转的情况。很多同类型设备的走线都是随意露在外面，这款模型在龙门立柱的侧面预留了走线槽的安装位，电机线、主轴电源线都能藏在槽内，运动的时候不会出现线缆剐蹭工件的问题。做实训教学的时候，这个模型能很直观地展示铝型材设备的刚性优化思路，学生能直接看到不同连接方式对机架稳定性的影响，比单纯讲理论好懂很多，就算是自己DIY组装实物，照着这个模型的结构下料加工，也能避开很多新手常犯的结构错误，装出来的设备加工精度比普通散拼的高一个等级。
