带双向扩散器连接结构的补充空气单元

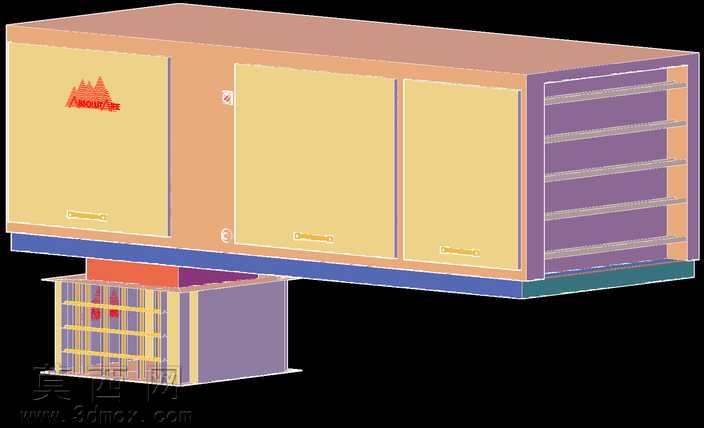

本作品为补充空气单元配套双向扩散器连接结构的三维建模成果，建模过程严格遵循实际产品的尺寸规范，从2D规格表提取核心参数完成全结构搭建，整体模型还原了设备的真实装配关系。建模阶段采用分层构建逻辑，首先完成主体承载箱体的轮廓搭建，精准还原箱体的长方体主体形态，对箱体侧面的多扇检修门做了独立结构拆分，每扇门的边框、内嵌面板、标识位都做了对应建模，还原门体与箱体框架的装配间隙与贴合关系；箱体侧面的品牌标识区域做了浮雕式结构处理，还原标识的凸起形态，保证渲染时的质感呈现。其次完成下部支撑基座的建模，还原基座的框架式承重结构，对基座内部的横向、纵向支撑肋条做了等比例还原，清晰呈现基座与上部箱体的对接承托结构，明确两者的连接接触面与定位关系，同时还原基座下部的安装固定结构，匹配实际设备的落地安装需求。在扩散器连接部位的建模中，精准还原双向扩散器的对接端口形态，明确端口与箱体出风口的对位关系，还原连接部位的密封贴合结构，保证气流通道的结构完整性，还原扩散器内部的导流分层结构，对应双向出风的功能需求。材质与渲染阶段，针对不同部件匹配对应材质属性：主体箱体外层面板赋予哑光金属烤漆材质，调整漫反射颜色为暖米黄色，添加细微的颗粒质感模拟真实漆面的磨砂触感；箱体端部的框架结构赋予深紫色金属材质，还原金属框架的漆面质感，添加轻微的环境反射效果凸显金属基底属性；下部支撑基座的框架结构赋予浅黄与深紫搭配的双色材质，区分承重框架与围护面板的材质差异，支撑肋条赋予浅金属色还原钢结构的原生质感；箱体底部的承托边条分别赋予蓝色、青绿色的封边材质，还原设备底部的包边防护结构。渲染时采用纯黑背景突出设备主体，调整光照角度让箱体各面的结构层次清晰呈现，门体的边框缝隙、框架的层叠结构、基座的支撑网格都通过光影变化凸显立体感，同时保留结构线条的清晰度，方便查看内部的支撑排布逻辑。整体建模严格匹配制造商的产品规格，所有结构尺寸都对应2D图纸的参数要求，没有做冗余的结构简化，既保证外观的视觉还原度，也完整呈现设备的内部支撑、连接对接、功能分区的核心结构，可用于产品展示、结构校核、安装模拟等多个场景。
