补给空气装置双向扩散器结构

　　这套三维结构围绕补给空气装置中的双向扩散段展开，建模时把气流分配、壳体承载、内部支撑和现场安装边界放在同一装配关系里处理，而不是只做一个外观箱体。扩散器位于空气补给路径的关键过渡位置，上游来流进入后需要在较短距离内完成分流、转向和均布，下游再把气流送入对应空间，因此结构内部不能简单做成空腔。模型中可以看到分层布置的竖向隔板、横向肋条和侧向流道，这些构件一方面把进入箱体的气流拆分成多股路径，降低局部直冲造成的流速不均，另一方面也承担面板之间的连接支撑，使薄壳式外壁在装配后具备足够刚度。

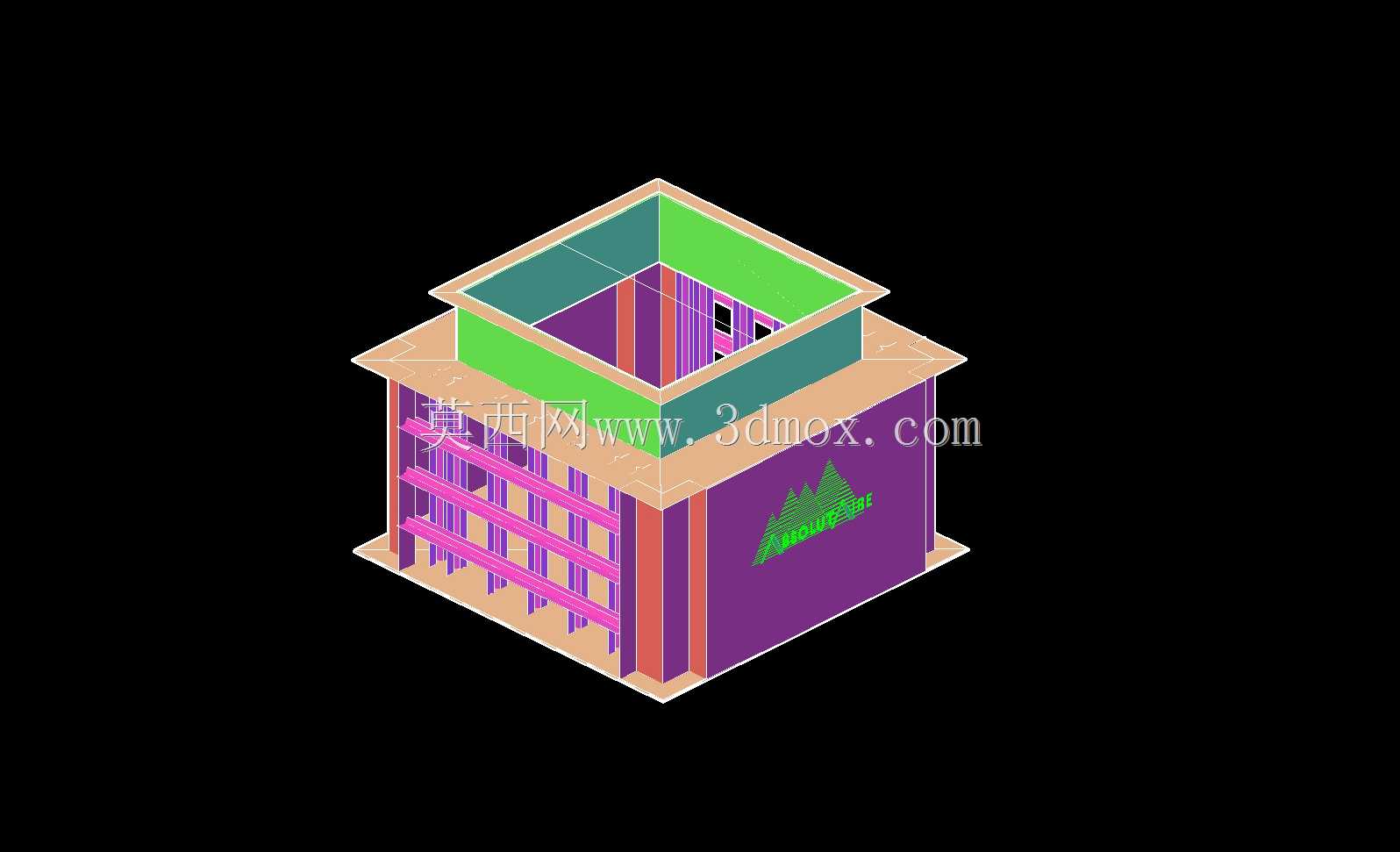

　　从实际使用场景看，这类扩散部件常布置在设备间、补给空气系统或需要稳定空气交换的装置段内。设备运行时，气流从连接侧进入，箱体内部的紫色竖向构件形成多道导流边界，粉色横向构件像格栅一样把空间分隔成若干通道，气流在通道内经过多次折转后，由上部开放区域和侧向界面完成扩散。上部绿色边框对应的是扩散出口与外部结构衔接的位置，设计时需要重点控制出口周边的平面度和搭接高度，避免安装后出现台阶、错边或密封面不贴合。若出口边界与周边框架偏差过大，轻则产生局部涡流和噪声，重则影响补给空气的分配效果。

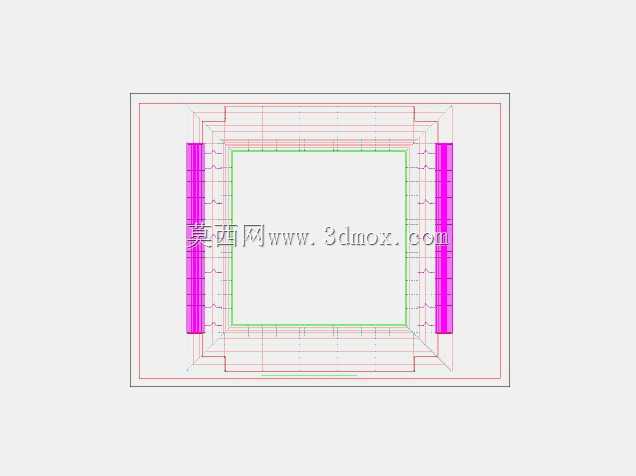

　　外形上，扩散器采用近似方形的箱式叠层结构，下部主体承担主要流道组织，上部收束为带围边的开口段。这样的形态不是单纯为了造型，而是为了在有限占地内获得更大的流通截面。下部箱体的外板围成封闭侧壁，内部隔板并不完全封死，而是通过错落布置保留气流连通空间；侧向紫色面板上带有标识区域，也保留了与外部管路或支架对接的安装面。建模时需要把外壁、内衬、肋板、边框和开口尺寸分别建立参数关系，任何一处流道宽度变化，都会影响相邻隔板的位置以及外板上连接件的排布。

　　安装边界方面，底部和侧下区域需要落在支撑框架或设备基础上，箱体四角及侧壁转折处应作为主要承力点考虑。上部开口则要与后续空气装置或围护结构对齐，围边高度不能侵入实际流通截面，也不能因边框过窄导致连接强度不足。现场装配时，扩散器通常不是孤立吊装的零件，而是与补给空气装置的管路、支架、检修空间一起定位，因此外部轮廓需要预留手部操作和紧固件安装空间。若把模型只按理论外形搭建，忽略螺栓、压板或焊接边的操作距离，后续施工图阶段就容易出现工具无法进入、相邻部件干涉等问题。

　　结构设计思路上，箱体内部的肋条采用规则间距布置，能够把大面积薄板分割成较小的受力区，减少负压或脉动气流下的板件振动。竖向隔板与横向肋条相交后形成类似骨架的支撑体系，使内外壁之间不是靠单块板材独立承重。流道转折处保留了较平缓的过渡关系，避免尖锐直角造成明显风阻；部分开口和缺口则对应检修、传感或旁通连接的位置，在三维装配中需要核对这些特征与气流方向的关系，不能把结构避让孔误放在主流通截面上。

　　对于结构设计人员来说，检查这类模型时应先确认进出风口中心线是否与系统管路一致，再核对内部导流件是否对称服务于双向扩散需求。双向并不意味着两侧结构完全镜像，实际流量、阻力和安装方向不同，隔板间距可以根据流路长短进行微调。箱体侧壁的厚度、肋条宽度和边框高度需要在重量与刚度之间平衡：过厚会增加材料和整体载荷，过薄则可能在运输、吊装和长期气流脉动下产生变形。模型中分层颜色清晰区分了外壁、内流道、支撑肋和顶部边框，便于在工程评审时直接识别装配层次，也方便后续把结构件拆分为加工图、焊接件或组装件。

　　在设备选型配合中，扩散器的接口尺寸不是孤立参数，它必须与上游补给空气装置的风量、出口尺寸以及下游空间的允许流速匹配。若箱体截面过小，气流通过时阻力升高；若截面突然放大而内部缺少导流，气流又会贴壁或形成回流。当前结构通过多层格栅和围合式出口，把扩张过程控制在箱体内部完成，使外部连接段更短，适合布置空间紧凑的场合。整体建模保留了设备外观与内部骨架的对应关系，能够用于干涉检查、安装演示、流道方案沟通以及后续结构细化，而不是仅作为展示用外观件。
