胶合板用异形带翼锁紧螺母三维设计

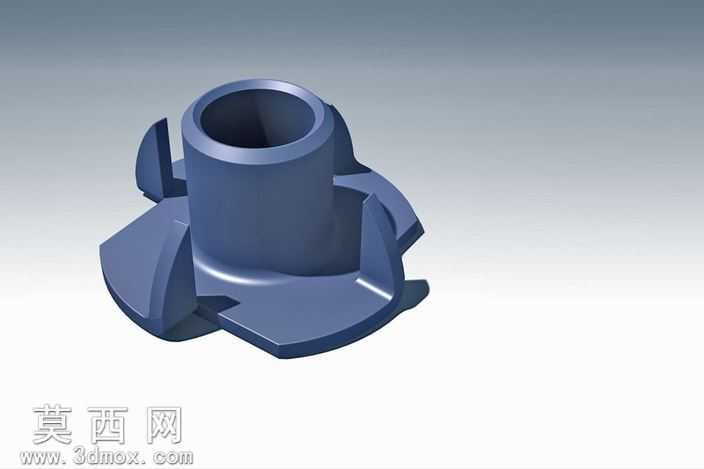

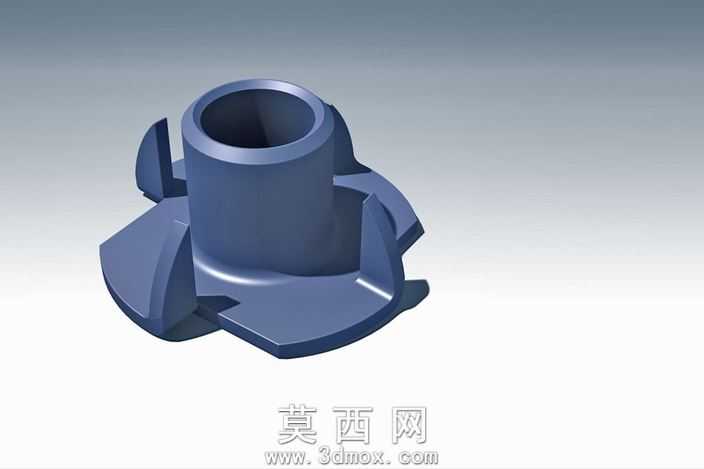

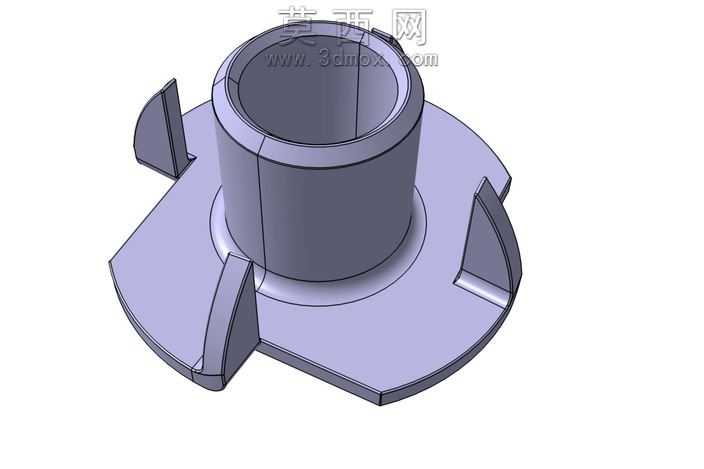

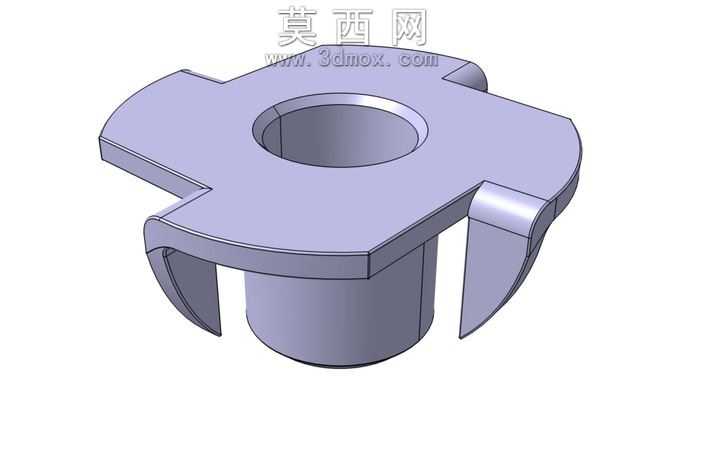

本作品为针对胶合板连接场景设计的异形带翼锁紧螺母，整体采用三维参数化建模方式完成，建模过程中优先保证结构尺寸的装配合理性，兼顾零件的力学受力特性与实际安装使用需求。模型主体为中空圆柱结构，内孔预留标准螺纹适配空间，圆柱外壁均匀分布四片带弧形导向面的翼状凸起结构，每片翼片的边缘做了平滑过渡倒角处理，避免安装过程中划伤胶合板基材，同时翼片的倾斜角度经过反复校准，在螺母旋入胶合板预制孔时，翼片可顺着旋入方向嵌入板材纤维层，无需额外加装垫片即可实现防松锁紧效果，大幅提升胶合板拼接结构的连接稳定性。材质渲染阶段选用哑光深蓝色工程塑料质感，模拟实际生产中采用增强尼龙注塑成型的成品效果，渲染时调整了环境光的漫反射参数，清晰呈现翼片与主体圆柱衔接处的圆角过渡细节，以及圆柱端面的加工倒角特征，所有结构棱边均做了0.2mm的圆角处理，既符合注塑零件的生产工艺要求，也避免应力集中导致的零件开裂问题。设计思路上摒弃了传统六角螺母需要借助工具拧紧、且在木质板材上易松动滑脱的缺陷，通过翼片结构实现徒手即可快速旋拧安装，嵌入板材的翼片可形成多点位的咬合受力，分散螺母对板材的局部压强，防止胶合板在长期受力下出现孔位开裂、连接失效的问题。建模过程中对每一片翼片的轮廓做了对称约束，保证四个翼片的尺寸、角度完全一致，旋入时受力均匀不会出现偏斜，内孔的同轴度公差控制在0.05mm以内，可适配对应规格的标准螺栓，整体结构无多余冗余特征，既满足3D打印快速打样验证的要求，也可直接导出用于注塑模具的开模参考，所有曲面均经过连续性检查，不存在破面、重叠面等建模缺陷，可直接导入各类三维软件进行装配干涉校验、有限元受力分析等后续工作。
