星型径向航空内燃机气缸结构三维建模

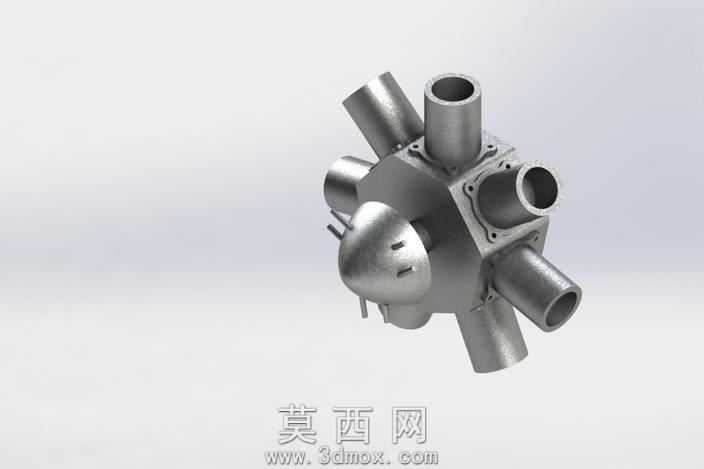

本作品为星型径向内燃机的三维结构建模，采用SolidWorks完成全参数化建模流程，建模过程中以中心曲轴箱体为核心基准，围绕中心对称布局完成七个径向气缸的阵列排布，严格遵循星型发动机的经典结构比例，还原了早期航空活塞发动机的典型构型特征。建模阶段首先构建中心多面体曲轴箱基体，对箱体表面的气缸安装法兰、螺栓定位孔、加强筋结构进行逐一特征绘制，保证每个安装位的同轴度、平面度公差符合机械设计规范；随后完成单个气缸的参数化建模，包含气缸筒体、上下安装法兰、气道接口、散热预铸结构等细节，通过圆周阵列命令将单缸体均匀排布在中心箱体的周向安装位，调整各气缸的轴向角度匹配星型发动机的点火间隔设计要求，同时对前端整流罩、外置管路接口、安装凸台等附属结构进行精细化建模，还原实物的结构细节。材质渲染阶段采用金属材质体系，为气缸筒体、中心箱体赋予铸钢哑光金属材质，调整材质的粗糙度、金属度参数模拟铸铁部件的磨砂金属质感，为法兰安装面赋予轻微机加工的亮面金属效果，区分铸造成型面与机加工面的材质差异，前端整流罩采用抛光铝合金材质，突出航空部件的精致质感；场景采用渐变浅灰背景，搭配柔和的三点布光方案，主光从侧上方投射突出模型的立体轮廓，辅光补全暗部细节避免阴影死黑，轮廓光勾勒金属部件的边缘反光，提升渲染图的真实感与结构辨识度。设计思路上围绕早期航空活塞发动机的经典星型构型展开，该类结构通过气缸径向环绕曲轴布置，可在较小的整机体积下获得更大的发动机排量，同时具备结构紧凑、风冷散热效率高的优势，建模过程中重点还原了多缸径向排布的空间结构关系，清晰展示气缸与中心曲轴箱的连接方式、管路接口布局，可用于航空动力结构教学、内燃机原理演示、相关动力装置的方案参考，模型各部件均为独立可编辑特征，支持后续的结构拆解、运动仿真、工程图导出等拓展操作，完整保留了建模过程的参数化特征，方便使用者根据需求调整气缸数量、缸径尺寸、安装位布局等参数，适配不同的设计参考场景。
