法兰连接手动直通式球阀结构设计

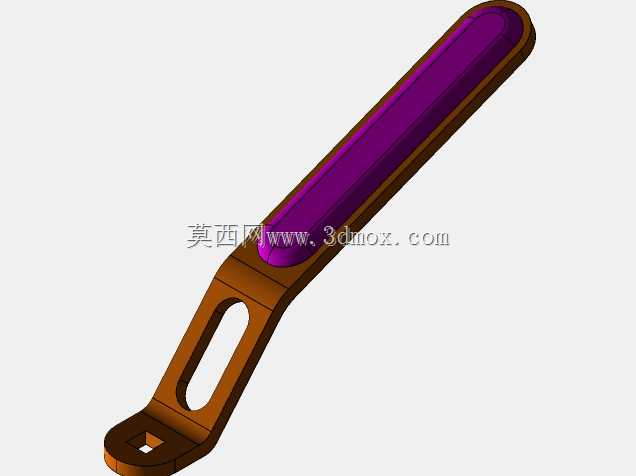

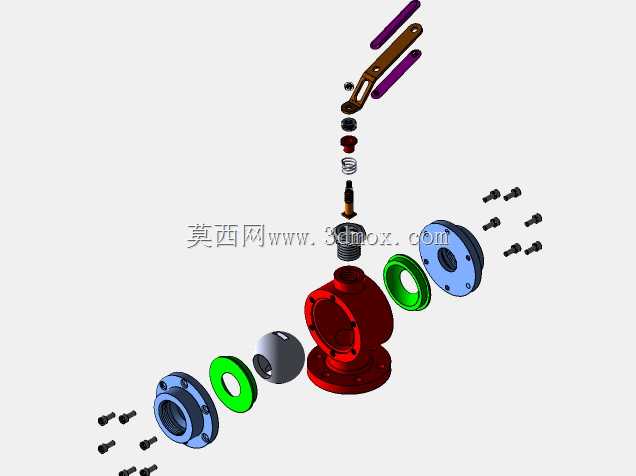

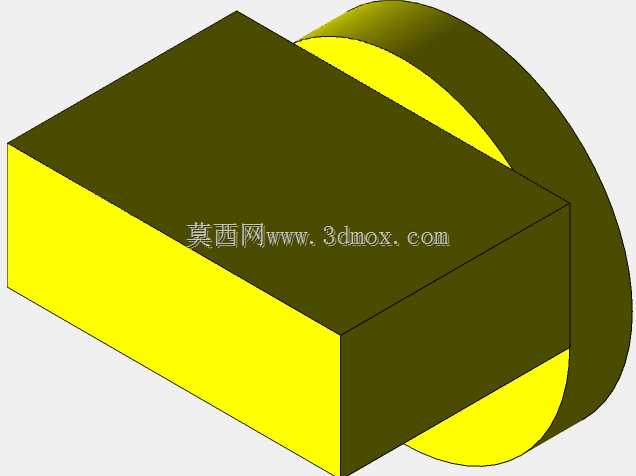

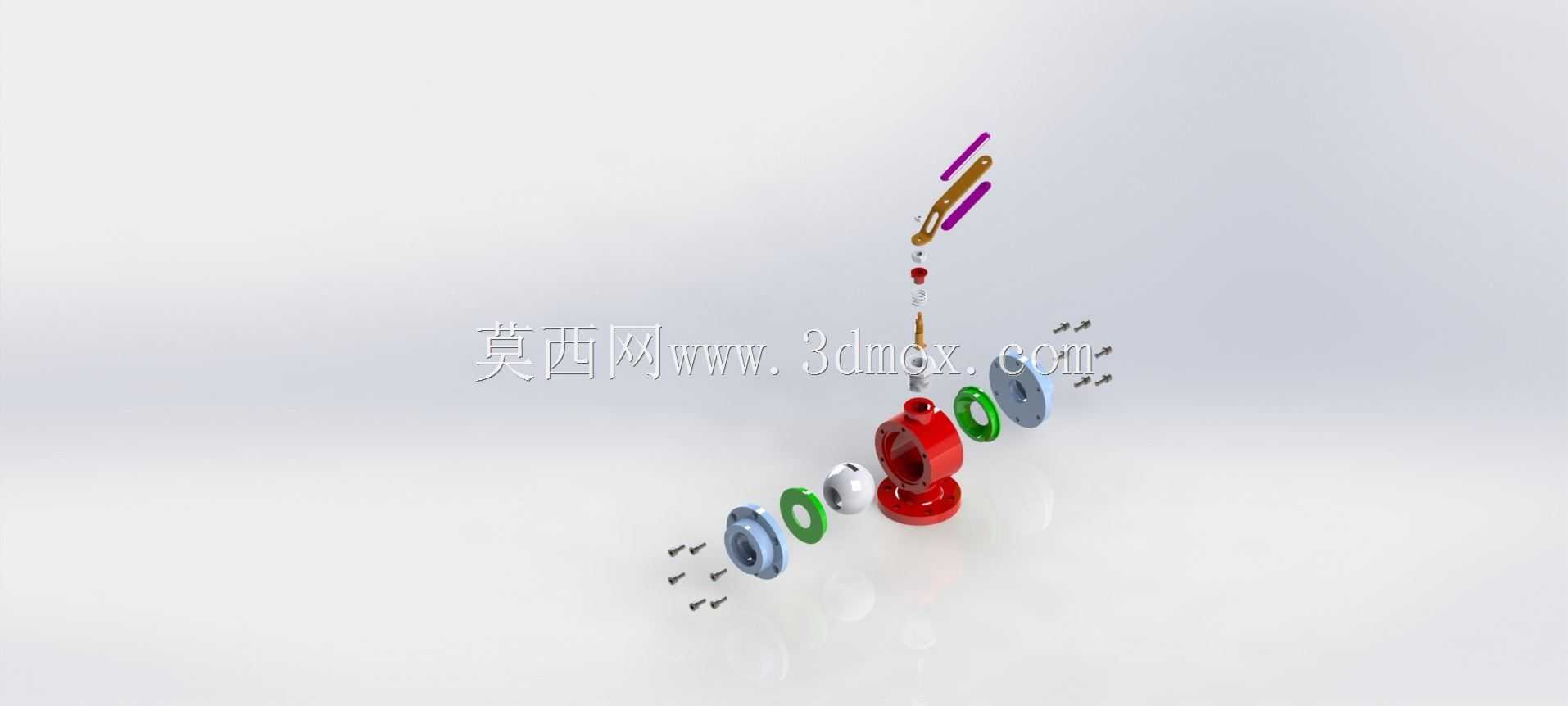

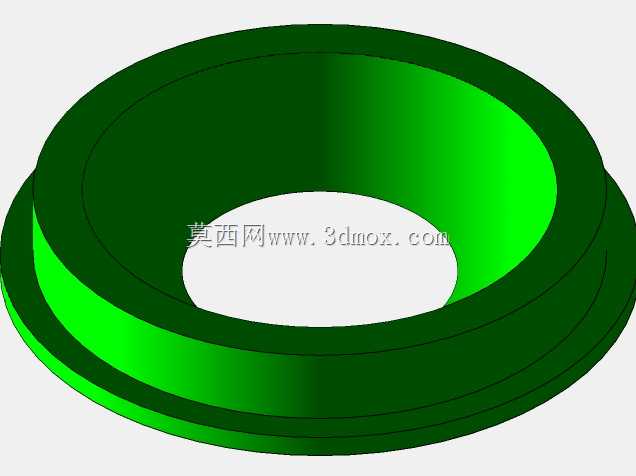

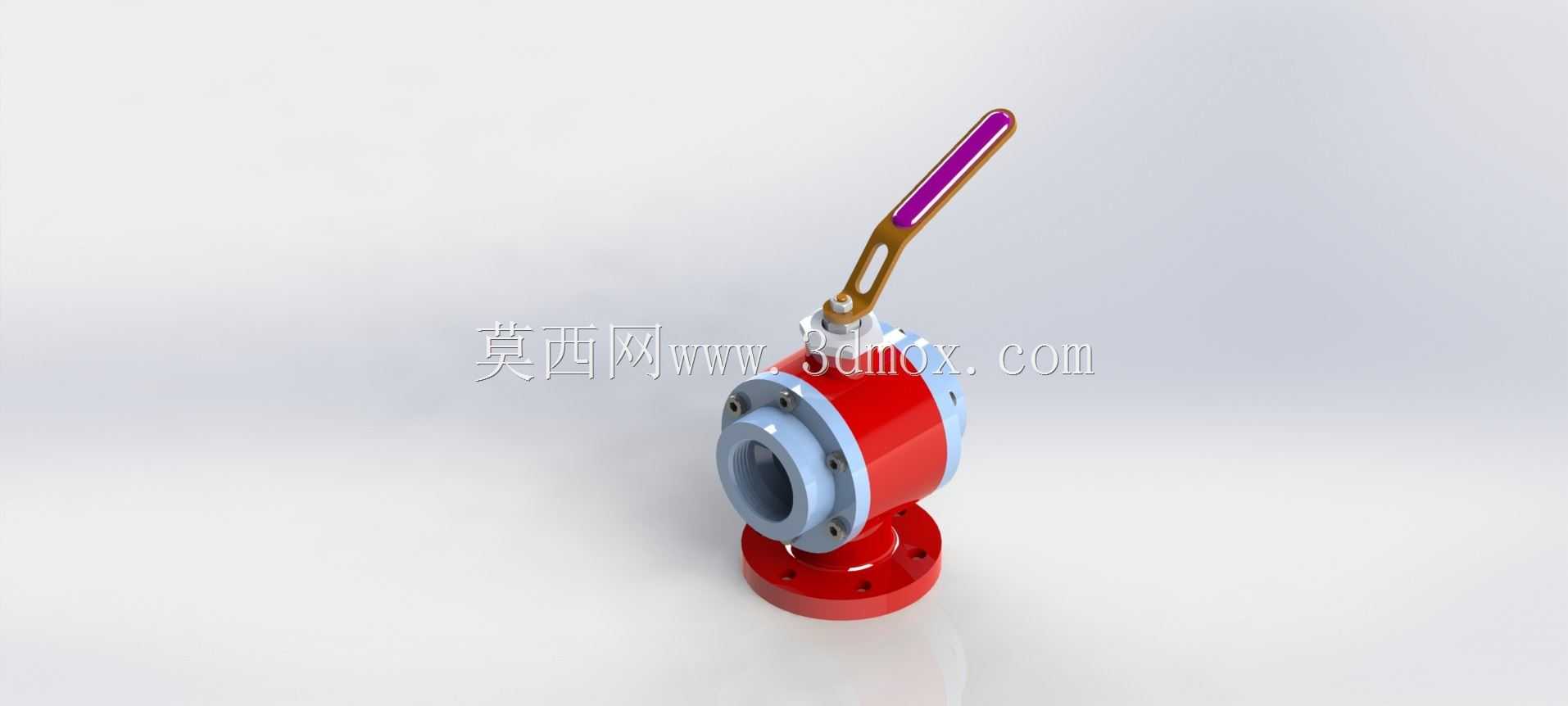

这款手动法兰球阀的三维结构设计，核心围绕中低压工业管路的介质截断需求展开，适配水、油品、弱腐蚀性流体等多种常见输送介质的工况场景，在化工供料、市政给排水、暖通循环、小型油气输送支路中都有广泛应用。从结构设计逻辑来看，整体采用侧装式固定球结构，阀体为两段式法兰对接设计，相比螺纹连接的球阀，法兰连接的密封冗余度更高，可承受的管路振动与压力波动范围更大，适配DN50至DN100区间的常规管路通径，安装时需匹配对应压力等级的法兰垫片，螺栓孔采用跨中布置方式，避免安装时与管路法兰的螺栓位出现错位。操作端采用加长杠杆式手柄，手柄长度经过力矩核算，在公称压力1.6MPa的工况下，单人无需借助辅助工具即可完成启闭操作，手柄端部设置紫色防滑包覆层，表面做滚花纹理处理，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的问题。阀体与阀盖的连接螺栓采用圆周均布布置，每颗螺栓的预紧力矩有明确的设计要求，避免局部压应力过大导致密封垫片变形失效。球体与阀座的密封面采用硬软双质密封设计，软密封层负责低压工况下的零泄漏截断，硬密封基底则负责承受介质中的微小颗粒冲刷，延长阀门在含少量杂质介质工况下的使用寿命。流道采用全通径设计，介质通过时的流阻系数仅为0.1左右，不会在阀腔内部形成明显的压力损失，也不容易残留介质杂质，降低长期使用后的阀腔堵塞风险。阀杆部位采用倒密封结构设计，即便阀杆填料出现轻微磨损，在管路带压状态下也不会出现介质沿阀杆外漏的问题，填料压盖采用可调式结构，后期维护时无需拆解整个阀门，仅需压紧压盖螺栓即可补偿填料磨损量。安装边界方面，阀门的结构长度符合GB/T 12221的相关要求，法兰端面的垂直度公差控制在0.1mm以内，可直接与同标准的管路法兰配对安装，无需额外调整管路间距。手柄的旋转角度为90度，全开时手柄方向与管路流向平行，全关时与流向垂直，操作人员可直接通过手柄方位判断阀门的启闭状态，无需额外加装开度指示装置。阀体外部的红色涂装为工业阀门通用的消防、水系统识别色，也可根据实际应用场景更换为对应介质的识别涂装，涂装层厚度满足户外安装的防腐蚀要求，可适应-20℃至120℃的常规工作环境温度。
