M16规格标准地脚支撑螺栓三维设计

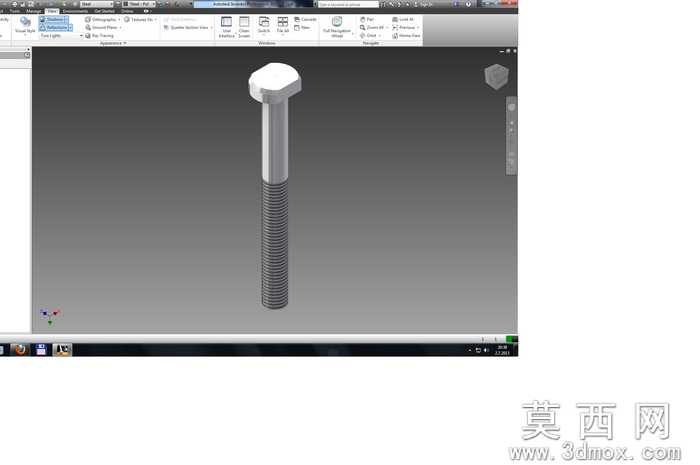

本作品为M16规格标准地脚支撑螺栓的三维参数化建模成果，建模过程严格遵循机械设计标准中螺栓的尺寸规范，针对工业机箱机柜重型设备支撑的使用场景完成结构设计。建模阶段首先绘制螺栓头部的六角轮廓草图，通过拉伸特征生成六角头基体，对头部与杆部衔接位置做符合工艺要求的圆角过渡处理，避免应力集中问题；随后绘制光杆段的圆柱轮廓，拉伸生成螺栓光杆部分，光杆段长度匹配重型设备底座的安装厚度需求，保证支撑时的受力稳定性。螺纹段采用螺旋扫描特征完成建模，严格按照标准公制螺纹的牙型角、螺距参数绘制牙型截面，沿螺旋路径扫描生成完整的外螺纹结构，螺纹收尾处做自然收束处理，还原真实螺栓的螺纹加工形态，保证螺纹部分的结构精度符合装配要求。材质设置上为模型赋予碳钢金属材质，调整金属粗糙度、反光度参数，模拟高强度螺栓的金属质感，渲染阶段采用柔和的环境光源，清晰呈现六角头的棱边结构、光杆段的圆柱曲面以及螺纹段的牙型细节，完整展示螺栓的整体结构特征。设计过程中充分考虑该螺栓的承重需求，整体结构尺寸经过受力合理性校验，杆部直径、螺纹长度、头部尺寸的配比符合100KG以上承重的使用要求，螺旋画法完全遵循机械制图标准，尺寸设计合理，既可以用于工业机箱机柜设备底座的支撑场景虚拟装配验证，也可作为重型设备支撑类紧固件的设计参考，模型结构完整，细节还原度高，能够直接导入对应三维软件完成装配干涉检查、支撑结构受力模拟等后续设计工作。
