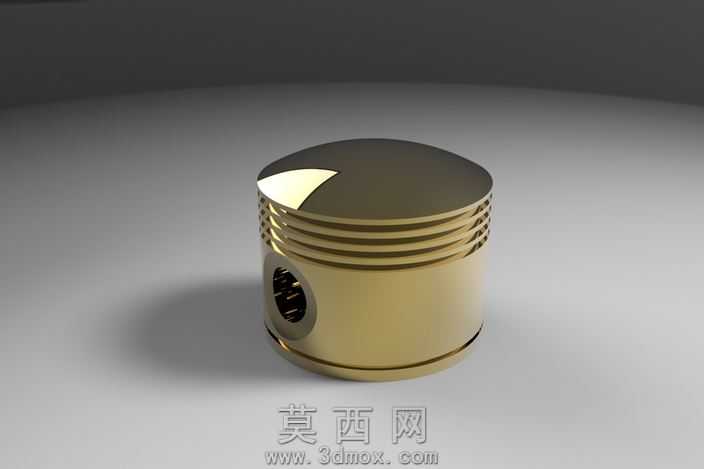

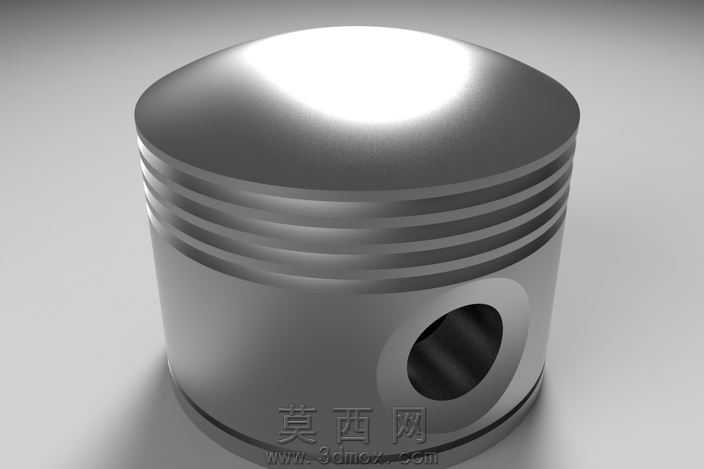

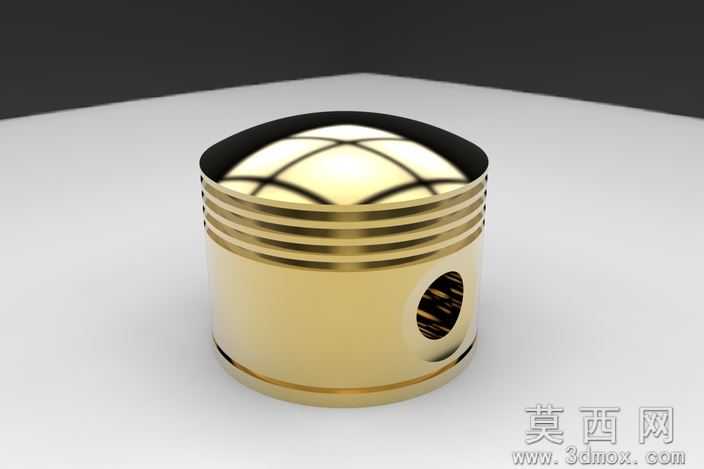

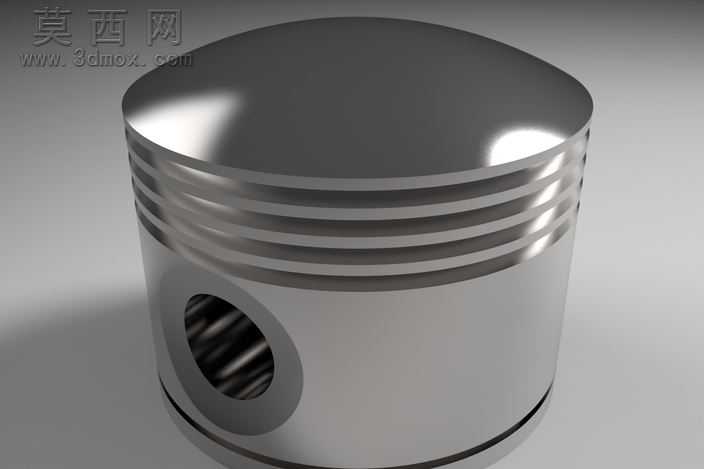

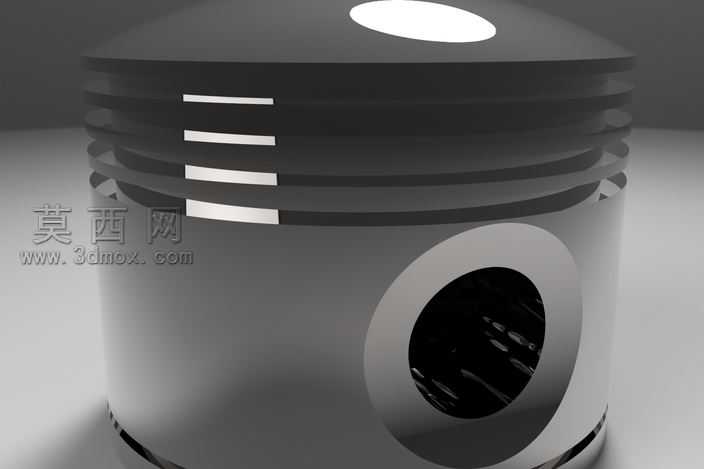

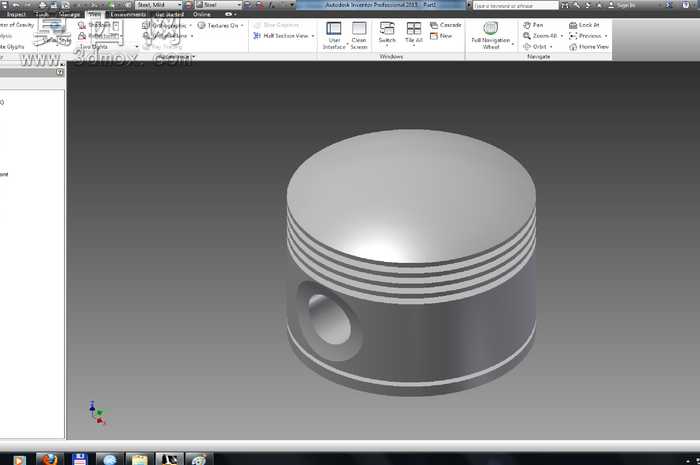

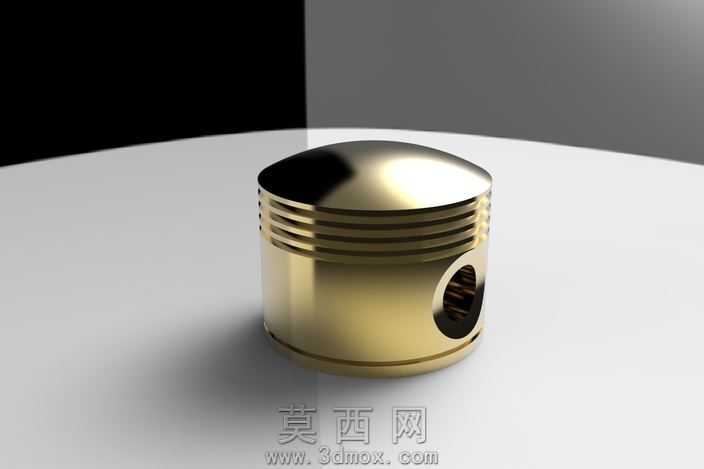

内燃机活塞精密结构三维设计

活塞在往复式动力设备里长期承受交变热负荷与机械冲击，加工环节稍有偏差就会出现拉缸、密封失效、销座开裂的现场故障，这款活塞的结构设计完全围绕量产加工的工艺适配性展开，没有冗余的装饰性特征。顶部的燃烧室侧轮廓做了微小的圆角过渡，没有尖锐棱边，避免压铸成型时出现金属液填充不满的冷隔缺陷，也能减少工作过程中热应力集中导致的顶部烧蚀。环槽区域的槽宽公差控制在微米级，每道环槽的侧壁都做了0.02mm的退刀结构，不用后续人工修磨就能直接适配活塞环的装配，不会因为加工毛刺刮伤活塞环的密封面，三道气环加一道油环的槽间距经过反复校准，既保证刮油布油的效果，也不会因为槽距过近削弱活塞头部的结构强度。销座位置的孔位做了偏心0.3mm的偏移设计，抵消活塞换向时的侧击力，销孔内部的衬套配合面没有做全段等径设计，靠近两端的位置做了微小的喇叭口扩径，适配活塞销在受热膨胀后的微量变形，避免工作状态下销孔抱死。裙部的型线不是正圆柱结构，顺着活塞销的轴向做了0.08mm的椭圆度修正，冷态装配时裙部和缸壁的间隙均匀，热态膨胀后裙部能和缸壁形成完整的油膜支撑，不会出现偏磨。裙部下端的微小倒角是为了压装时顺利进入缸套，不会刮伤缸壁的珩磨网纹。整个模型的所有特征都对应实际加工的走刀路径，没有无法脱模的倒扣结构，所有圆角半径都匹配现有加工刀具的规格，不用定制特殊刀具就能完成全工序加工，连铸造时的拔模斜度都隐含在曲面的曲率变化里，不会出现拔模拉伤的表面缺陷。
