L型汁液专用扳手三维结构设计

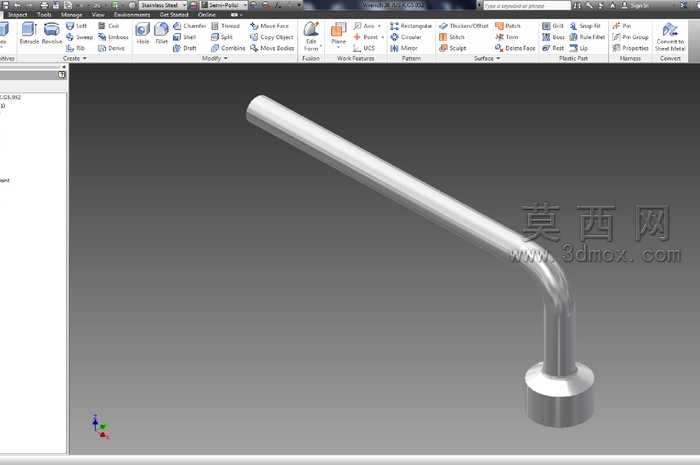

本作品为适配汁液类工况使用的L型扳手三维模型，整体采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循手动五金工具的结构设计规范，从基础草图绘制到特征生成全程保持参数关联，便于后续根据实际使用需求调整杆部长度、弯折角度、端头尺寸等核心参数。模型整体为一体化弯折结构，长直杆段作为主要施力握持部位，表面做光滑圆柱面处理，建模时通过扫掠特征保证杆身直径均匀一致，无截面突变，避免应力集中问题；弯折过渡区域采用大圆角平滑过渡特征，通过圆角半径参数化控制，既保证弯折处的结构强度，又避免直角弯折带来的硌手问题，提升使用握持舒适度。下端工作端头为带圆形底座的柱状结构，建模时通过凸台拉伸特征生成底座，再与杆身做合并布尔运算，保证端头与杆身的连接整体性，端头尺寸严格匹配对应汁液设备的紧固件规格，确保作业时的配合精度，避免打滑损伤紧固件。材质渲染阶段采用金属镀铬材质，赋予模型高反光的金属质感，通过环境贴图调整反射效果，还原五金扳手真实的金属表面光泽，同时对边缘做细微的倒角处理，模拟实际五金产品的加工工艺细节，避免模型边缘过于锐利失真。设计思路上充分考虑手动扳手的力学传递特性，L型结构可利用杠杆原理放大施加的扭矩，长杆段提供足够的力臂长度，短弯折段与工作端头连接，保证扭矩传递的直接性，圆形底座可在作业时提供端面限位，避免扳手插入过深影响操作。模型整体结构简洁无冗余特征，所有特征均可编辑修改，既可以作为五金工具设计的参考原型，也可用于装配场景的虚拟装配验证、工具类产品的展示渲染素材，模型几何精度控制合理，曲面连续性达到G2级别，无破面、重叠面等建模缺陷，可直接导入各类三维软件进行后续的工程图导出、仿真分析等工作。
