通用电气航空发动机轻量化支架结构设计

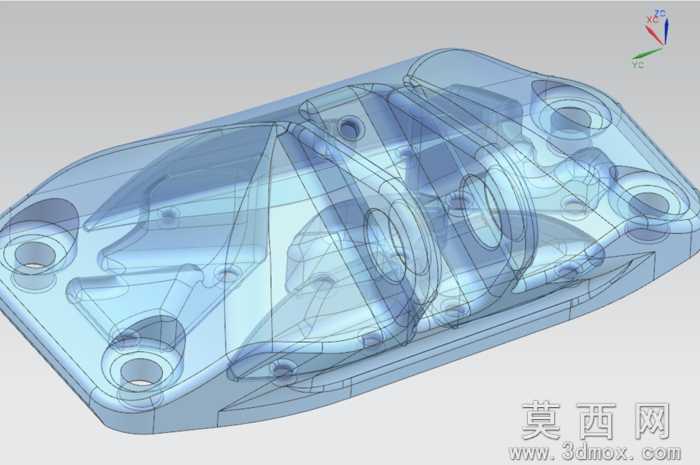

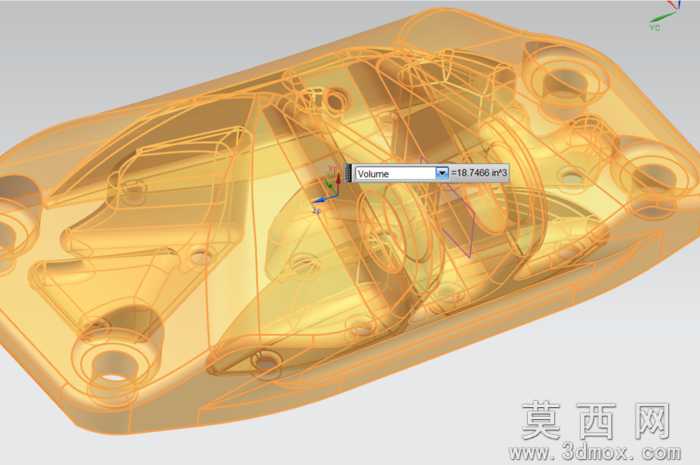

本作品为面向航空应用场景的发动机支架三维设计方案，建模阶段依托三维参数化建模逻辑完成整体构型搭建，首先基于发动机安装点位的载荷输入、装配约束条件完成基准坐标系搭建，精准匹配航空发动机安装接口的孔位坐标、贴合面形位公差要求。模型采用半透明可视化渲染处理，清晰呈现内部筋条布局、空腔结构与外部安装座的衔接关系，渲染阶段赋予模型淡蓝色半透明工程塑料质感材质，既保留结构轮廓的辨识度，又能直观展现内部拓扑优化后的传力路径走向，视图中搭配三维坐标系标识明确模型的空间方位，符合工业设计评审的可视化表达规范。结构设计上围绕低体重、高惯性矩的核心需求展开，摒弃传统实体支架的冗余材料布局，采用拓扑优化生成的仿生筋格结构，在支架与发动机连接的主承力区域布置连续变截面筋条，非承力区域设计梯度空腔，在保证整体结构刚度、抗疲劳性能满足航空工况要求的前提下，最大限度去除非必要材料，实现支架整体减重目标。设计思路紧扣增材制造工艺的成型特性，规避传统减材加工无法实现的复杂内腔、异形筋条结构限制，所有内部流道、筋条过渡位置均设计符合增材制造要求的圆角过渡，减少成型过程中的应力集中与支撑残留，安装孔位周边设计局部加厚凸台，保证螺栓连接区域的挤压强度满足装配要求，支架与机身贴合的安装面设计平整基准面，保证装配时的定位精度。整体模型完成了装配干涉检查、结构静力学仿真前置的几何清理，所有曲面均完成G1连续过渡处理，无破面、重叠面、自由边等几何缺陷，可直接导入仿真软件开展载荷校核，也可直接导出用于增材制造的成型文件，适配航空零部件快速迭代验证的设计需求，兼顾结构性能与工艺可行性，为航空发动机支架的轻量化设计提供了可落地的三维构型参考。
