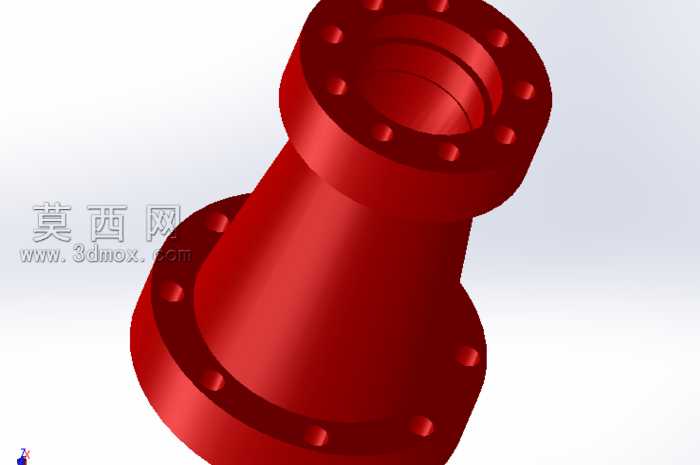

本作品为变径法兰连接式工业阀门的三维设计成果,建模过程依托SolidWorks平台完成,整体采用参数化建模思路,从阀门的核心通径结构出发,先确定两端法兰的基准平面,以两端不同通径的圆心为基准点,分别绘制两端法兰的截面轮廓,精准还原法兰上均匀分布的螺栓孔位的位置、孔径与深度参数,确保螺栓孔沿法兰圆周方向等角度排布,符合工业管路法兰连接的通用安装标准。中间的变径锥段部分采用放样凸台特征完成建模,通过控制两端截面的轮廓尺寸与过渡段的锥度参数,保证变径段内壁光滑过渡,避免管路输送流体时出现不必要的流阻突变,外壁则保持均匀的壁厚设计,兼顾结构强度与材料用量的平衡。材质渲染阶段,为模型赋予了工业阀门常用的铸钢红漆材质效果,调整材质的反光度、粗糙度参数,还原金属漆面的哑光金属质感,同时对法兰端面、螺栓孔内壁等机加工面做了差异化的材质微调,突出机加工面的平整光滑特性,让渲染效果更贴近真实工业阀门的外观表现。结构设计上,两端法兰均采用标准凸面法兰结构,法兰盘厚度经过参数校核,能够满足对应压力等级下的连接强度要求,变径段与两端法兰的衔接处做了圆角过渡处理,避免应力集中问题,提升阀门整体的结构可靠性。建模过程中对所有特征做了参数关联,后续若需调整通径尺寸、法兰规格、壁厚参数,仅需修改对应参数即可快速完成模型迭代,无需重新绘制整体结构,大幅提升了设计修改的效率。模型完成后经过干涉检查,确认各部分结构无重叠干涉,所有安装孔位的位置精度符合装配要求,既可以用于工业管路设计的装配演示,也可作为阀门类产品设计的参考原型,适配给排水、化工输送、暖通管路等多种应用场景的设计参考需求。
