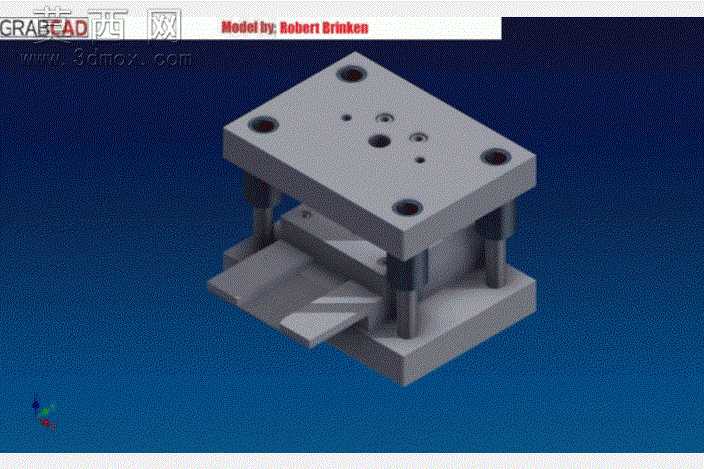

板件冲压成型工装模具三维结构

本作品为板件冷冲压成型工装的三维建模成果，建模过程中严格遵循冲压模具的实际设计规范，完整还原了标准冷冲模的整套结构体系。模型采用自上而下的参数化建模思路，首先搭建上下模座的基准装配体系，确定导柱导套的同轴定位基准，保证合模过程的运动导向精度，避免合模错位导致的成型件报废问题。上模座部分按照安装需求预留了多组不同规格的安装孔位，包括模柄安装孔、凸模固定孔、螺钉锁紧孔、定位销孔，所有孔位的位置度、孔径公差均按照实际机加工的工艺要求进行参数设定，孔口做了合理的倒角处理，还原真实加工的工艺细节。下模座部分集成了凹模安装位、板件定位挡块、成型件出料斜槽，出料斜槽的倾斜角度经过合理测算，保证冲压完成后的工件能够依靠自重顺利滑出模腔，无需额外取件机构，适配小型冲压件的连续作业需求。上下模之间的导柱导套采用滑动配合结构建模，还原了导套的储油槽、导柱的限位台阶细节，保证导向结构的耐用度与运动顺滑度。模型的材质渲染贴合实际模具的材质特性，上下模座采用45号钢的哑光金属材质，表面做了发蓝处理的质感表现，导柱导套采用轴承钢的亮面金属质感，成型工位的凸凹模部分采用合金工具钢的高硬度材质表现，不同部件的材质区分清晰，能够直观分辨各结构的功能分区。结构设计上充分考虑了模具的装配与维护需求，所有锁紧螺钉的位置预留了足够的扳手操作空间，易损的凸凹模部件采用镶块式结构设计，可单独拆卸更换，降低模具的后期维护成本。整套模型的结构比例协调，运动逻辑符合实际冲压设备的作业流程，合模行程、开模间距均按照小型冲压设备的参数范围设定，可直接用于冲压工艺教学、模具结构演示、工装方案评审等场景，能够清晰展示冷冲压模具从合模冲压到开模出料的完整工作过程，帮助相关人员快速理解冲压模具的工作原理与结构组成。
