径向引擎核心传动组件结构设计方案

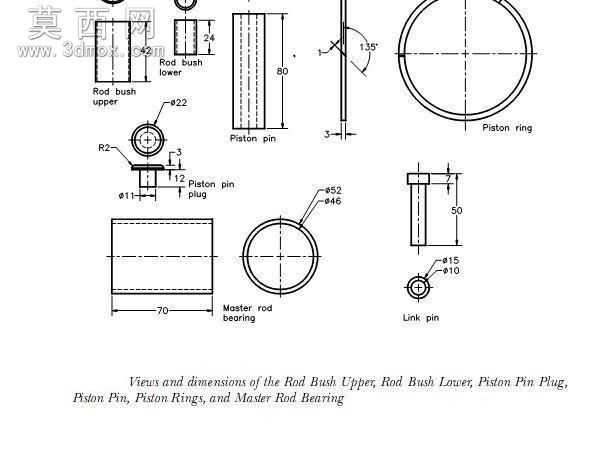

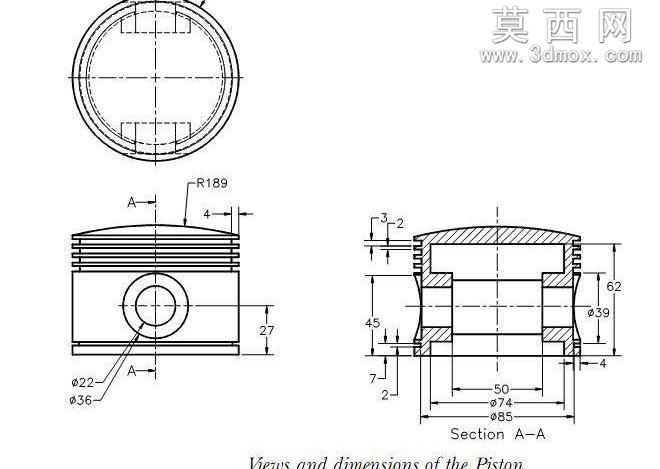

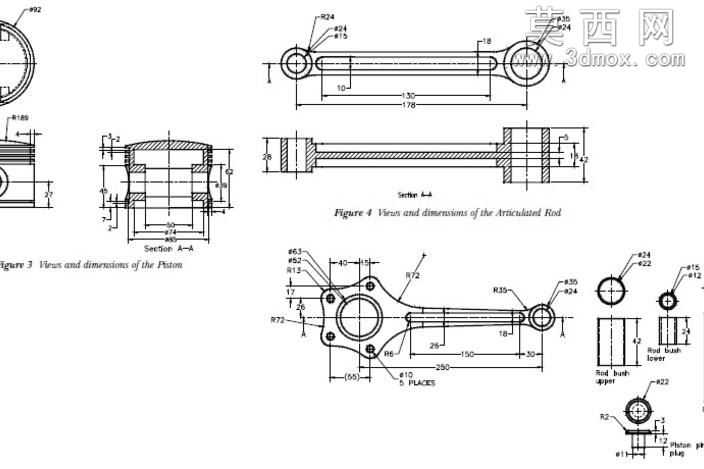

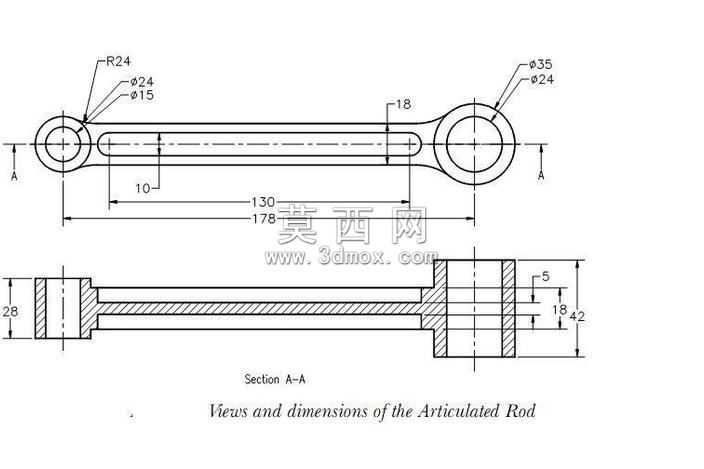

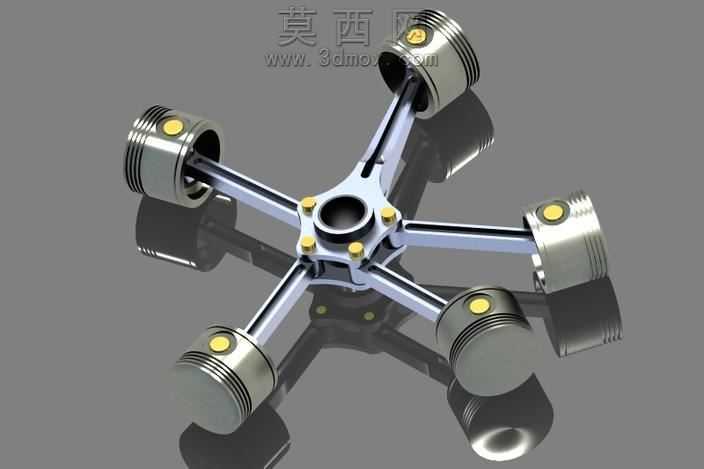

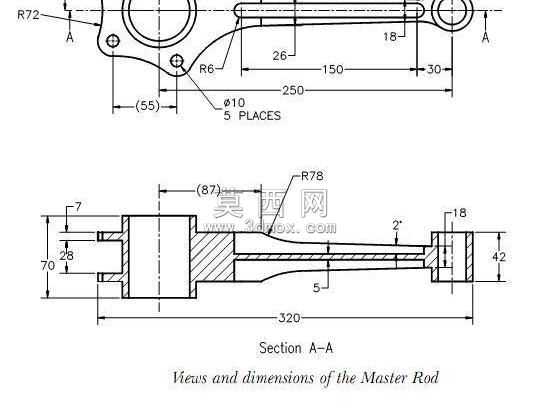

本径向引擎核心传动组件的三维建模工作，围绕星型动力布局的运动特性展开，首先梳理径向引擎多缸环形排布的动力传递逻辑，确定主曲柄、铰接连杆、活塞组件的装配约束关系，在三维建模环境中先完成基准坐标系搭建，以曲轴旋转中心为全局原点，标定各气缸呈环形均匀分布的中心轴线，确保每一组活塞连杆组件的运动轨迹与气缸中心完全重合，避免后续运动仿真中出现卡滞或干涉问题。建模过程中优先构建核心承载部件主连杆，依据工程图标注的尺寸参数，先绘制连杆大小头的同心圆轮廓，拉伸生成连杆主体毛坯后，通过切除特征完成杆身减重槽、大小头衬套安装位、铰接连杆连接凸台的细节结构，对连杆上的螺栓过孔、定位销孔采用异形孔向导特征精准生成，保证孔位的同轴度与位置度公差符合设计要求。针对铰接连杆的建模，重点处理其与主连杆的铰接端结构，通过旋转特征生成铰接端的轴套结构，再延伸绘制长杆身与活塞销连接端，对杆身与两端接头的过渡位置添加圆角特征，模拟实际加工中的应力释放结构，避免应力集中导致的部件失效。活塞组件建模时，先绘制活塞的外圆柱轮廓，依次切除生成活塞环槽、活塞销座、内腔减重结构，对活塞裙部的型线做微调整，匹配径向引擎气缸的工作姿态，保证活塞往复运动时的贴合度。完成所有单体零件建模后，在装配环境中按照实际装配顺序添加配合约束：先将主曲柄销与曲轴本体添加同轴配合与轴向定位配合，再将主连杆大头与主曲柄销添加旋转配合，随后依次将各铰接连杆的铰接端与主连杆上的铰接凸台添加旋转配合，最后将每一组连杆小头与对应活塞的活塞销添加旋转配合，将活塞与气缸套添加滑动配合，完成整体装配后进行全局干涉检查，逐一调整存在微小干涉的零件倒角与配合间隙，确保所有运动部件在全行程范围内无硬干涉。材质配置环节，为连杆部件赋予高强度合金钢材质，调整材质的金属粗糙度与反光参数，模拟锻钢件的表面质感；为活塞部件赋予铝合金材质，添加轻微的铸造纹理质感；为曲轴部件赋予调质钢材质，突出轴颈部位的高光磨削表面效果；为密封件、衬套类零件赋予铜合金与橡胶材质，通过材质差异清晰区分不同功能的部件。渲染阶段采用三点布光方案，主光源从斜上方投射突出部件的结构轮廓，补光源消除暗部死黑，轮廓光勾勒零件边缘，搭配浅灰色中性背景突出机械结构的细节，同时可通过剖面视图功能展示连杆内部的油道结构、活塞与气缸的配合间隙，直观呈现径向引擎传动组件的设计细节。整个设计过程严格遵循径向引擎的运动原理，确保各部件的尺寸比例、连接结构完全符合动力传递的力学要求，既还原了传统径向引擎的经典结构特征，也通过三维建模的方式验证了结构的合理性，为后续的工程出图、仿真分析与实物加工提供精准的三维数字模型基础。
