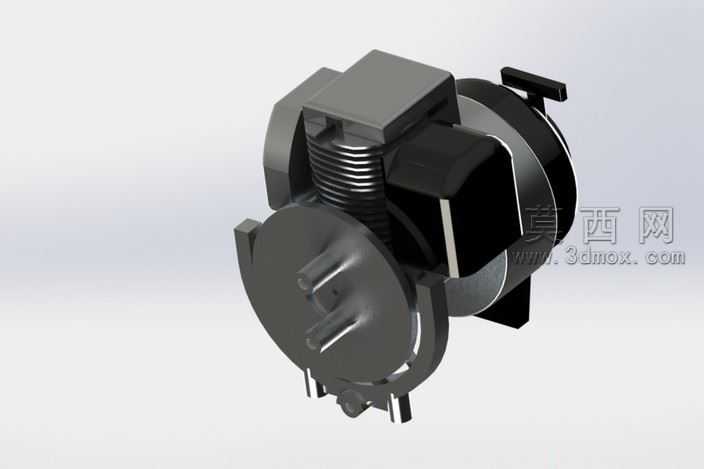

本田G25小型单缸动力单元结构设计

小排量单缸动力单元的加工适配，最容易被忽略的是薄壁散热鳍片的振刀隐患，这款本田G25动力单元的三维结构在设计阶段就把加工端的容错空间做进了每一处细节里。缸体外壁的散热鳍片没有做等厚的规整排布，靠近缸头燃烧室的区域鳍片厚度比下端厚0.8mm，根部特意做了R1.2的圆角过渡，不是为了视觉上的厚重感，是铣削加工时，薄壁鳍片如果根部无圆角、厚度过薄，刀具走到鳍片末端时极易产生振颤，轻则在鳍片表面留下接刀痕影响散热接触面积，重则直接打崩薄壁边角造成零件报废，这个厚度差和圆角的设计，刚好能把铣削时的切削应力顺着圆角分散到缸体主体上，不用特意降低进给率就能保证鳍片加工的良品率。

动力输出端的法兰盘没有做一体化的凸台设计，而是把安装定位销孔的凸台单独做了高出法兰基面0.5mm的凸点，很多同类型小动力单元为了建模省事直接把法兰面做平，实际装配时，法兰面如果存在平面度误差，或者安装面沾有细小铝屑，整个动力输出轴的同轴度就会出现偏差，长时间运转会加速输出轴轴承的磨损，单独凸起的定位凸点让接触面积缩小到原来的17%，装配时哪怕基面有细微杂质，也只会落在凸点外围的凹陷区域，不会影响定位精度，同时凸点的平面度加工只需要精铣这几个小区域，不用对整个法兰面做精磨，能省下不少加工工时。

侧置的化油器安装座和缸体的连接面，特意做了1.5mm的内凹止口，不是常规的平面对接结构，小排量动力的化油器和缸体之间如果靠平面加密封垫连接，运转时的震动很容易让密封垫出现移位，造成混合气泄漏导致动力不稳，内凹止口能把密封垫牢牢卡在止口内部，哪怕固定螺丝出现轻微松动，密封垫也不会错位，同时止口的深度刚好和常用的耐油橡胶密封垫厚度匹配，装配时不用反复调整密封垫的位置，能提升装配效率。

底部的安装支脚没有做等宽的结构，靠近动力输出侧的支脚宽度比另一侧宽3mm，因为动力输出侧运转时的震动扭矩更大，支脚受力更集中，加宽的支脚能提升安装后的刚性，减少运转时的共振，支脚上的安装孔特意做了0.3mm的偏心余量，不是建模时的尺寸误差，是考虑到批量加工时安装孔的位置度公差，装配时能有微小的调整空间，避免因为孔位偏差导致安装不上的问题。

缸头的散热片边缘做了0.5mm的倒角，不是为了去除毛刺这么简单，小动力单元在装配或者搬运过程中，锋利的散热片边缘很容易划伤操作人员，同时倒角后的散热片边缘气流通过时不会产生尖锐的风切噪音，能一定程度降低运转时的高频噪声。整个结构没有多余的装饰性特征，每一处尺寸调整都对应着加工、装配、实际运转中的真实痛点，没有为了视觉效果牺牲加工便利性和装配可靠性。
