桌装式多层气阀组件结构三维设计

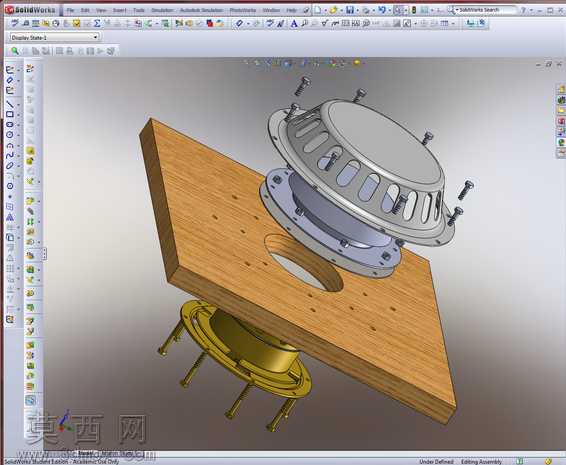

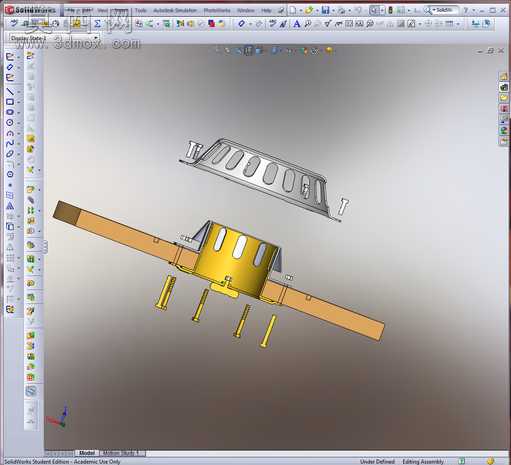

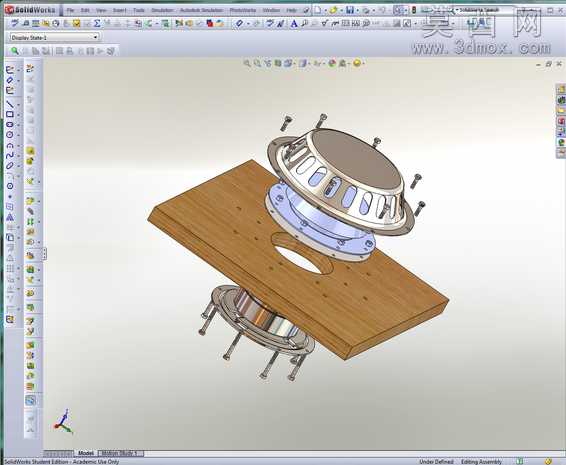

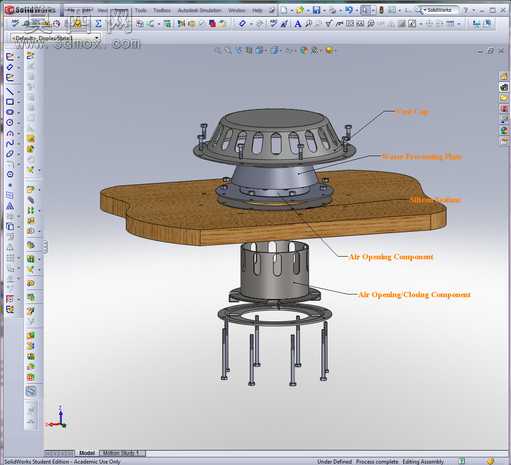

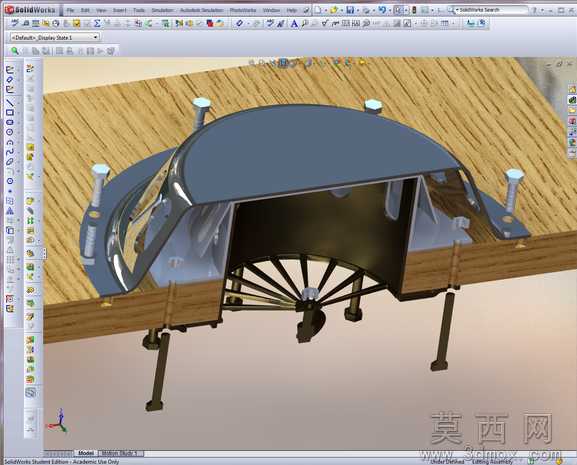

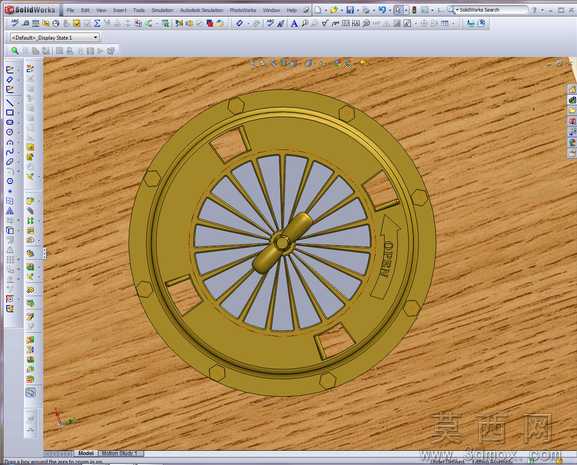

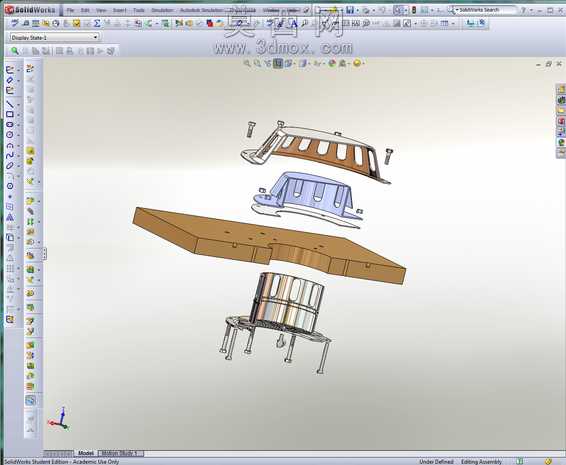

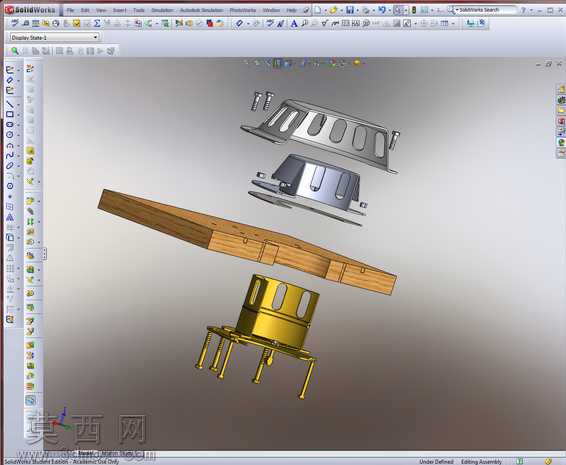

本作品为桌装式多层气阀组件的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从底层支撑结构到上层阀盖零件均采用自底向上的装配逻辑搭建，确保各部件间的装配约束完全符合实际机械装配的公差配合要求。建模阶段首先完成各独立零件的特征构建：底部支撑脚采用圆柱拉伸搭配端部圆角特征，保证支撑结构的稳定性同时避免应力集中；中层环形架采用薄壁拉伸搭配周向均匀分布的安装柱，通过圆周阵列命令实现安装位的等距排布，确保装配后受力均匀；中部阀体主体采用回转类特征构建，侧壁开设多组对称的通气槽结构，通过拉伸切除命令完成槽位加工，槽边做微小倒角处理还原真实加工工艺；上层阀盖采用带镂空孔的圆盘结构，镂空区域通过草图阵列后切除成型，既减轻零件自重又满足通气流通需求；中间的桌形安装板采用仿木质纹理的外观映射，边缘做圆弧过渡处理，还原实际安装基座的形态特征。材质渲染阶段针对不同零件分配对应材质属性：金属结构件统一赋予哑光钢材质，调整金属粗糙度与反射参数还原金属机加工后的哑光质感，安装板赋予木纹材质并调整纹理映射方向匹配板材的自然纹理走向，密封配合部位赋予轻微的橡胶质感区分不同功能部件。结构设计上采用分层堆叠的装配逻辑，各层之间通过定位柱与安装孔实现精准对位，装配关系中添加同轴心、面重合等约束，完整还原气阀组件从底部支撑到顶部阀盖的装配层级，清晰展示空气在组件内的流通路径与各功能部件的对应位置，可直接用于气动元件的结构演示、装配教学以及后续的工程图导出工作。
